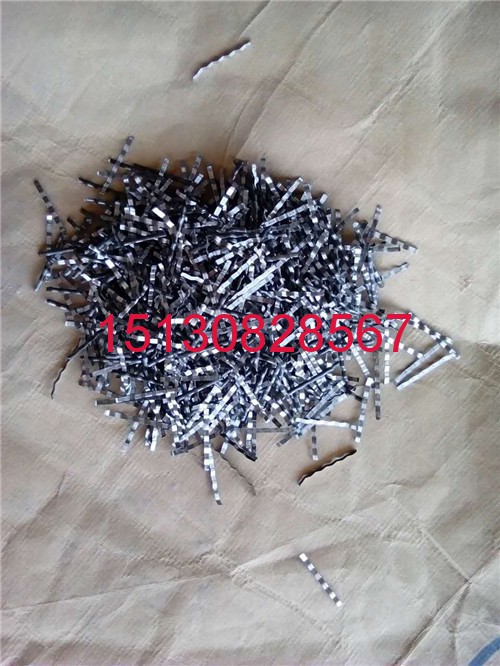

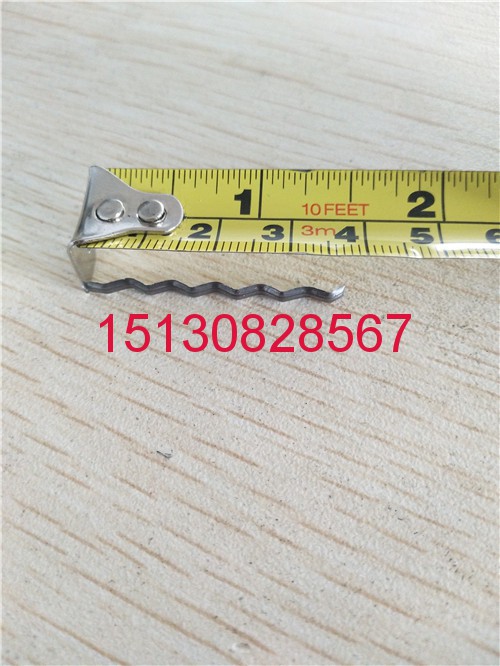

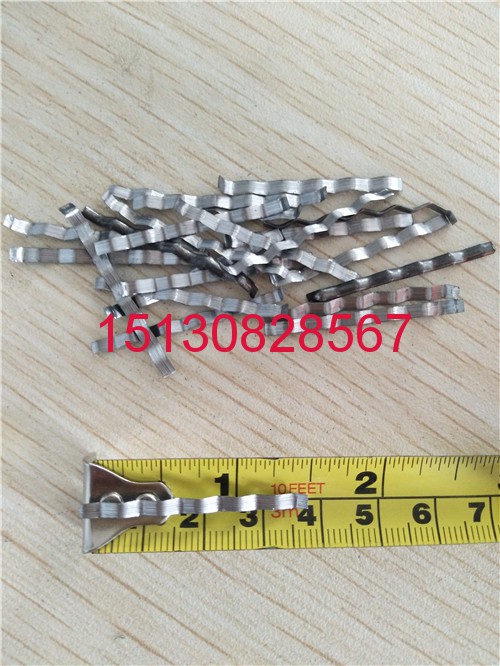

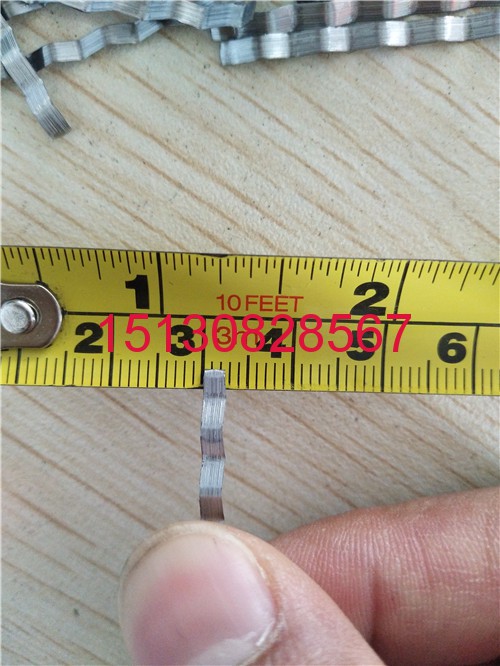

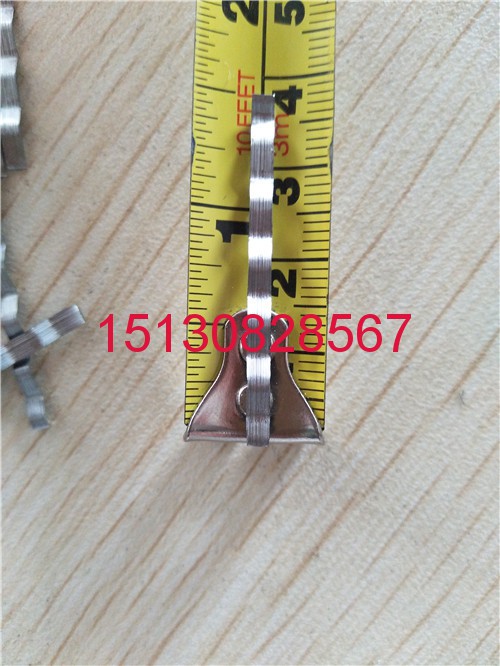

橡塑專業(yè)生產(chǎn)混凝土鋼纖維系列產(chǎn)品。銑削型鋼纖維的性價(jià)比*高，性能*卓越。下面橡塑介紹*些有關(guān)鋼纖維混凝土的專業(yè)知識(shí)。

*：什么是鋼纖維混凝土？

鋼纖維混凝土是在普通混凝土中摻入亂向分布的短鋼纖維所形成的*種新型的多相復(fù)合材料。這些亂向分布的鋼纖維能夠有效地阻礙混凝土內(nèi)部微裂縫的擴(kuò)展及宏觀裂縫的形成，顯著地改善了混凝土的抗拉、抗彎、抗沖擊及抗疲勞性能，具有較好的延性。鋼纖維混凝土配合比設(shè)計(jì)的目的是將組成材料，即鋼纖維、水泥、水、粗細(xì)集料及外摻劑合理配合，使配制的鋼纖維混凝土能夠*大限度的滿足施工和工程使用要求。 　　
(1)滿足公路橋梁抗壓強(qiáng)度和抗折強(qiáng)度要求，提高橋面的耐久性能； 　　
(2)使配制的鋼纖維混凝土有較好的和易性，方便和滿足施工要求； 　　
(3)充分發(fā)揮鋼纖維混凝土的特點(diǎn)，合理確定鋼纖維及水泥用量，*大限度地降低工程成本。 　

　 　　
二、鋼纖維混凝土對(duì)原材料有哪些要求？ 　　

鋼纖維：表面應(yīng)潔凈無銹無油，無粘結(jié)成團(tuán)現(xiàn)象，保證鋼纖維與混凝土的粘結(jié)強(qiáng)度，尺寸和抗拉強(qiáng)度符合技術(shù)要求；單根鋼纖維絲的*低抗拉強(qiáng)度800N/。
施工技術(shù)要求：
1.水泥標(biāo)號(hào)不得低于425號(hào)，水泥比不得大于0.5.
2.粗骨顆粒徑長度應(yīng)不超過鋼纖維長度的2/3.
3.鋼纖維混凝土的鋼纖維體積不應(yīng)小于0.5%，*般在0.5—2%內(nèi)選擇.
4.拌制鋼纖維混凝土不得采用海水、海砂，嚴(yán)禁慘加氯鹽.
5.除上述規(guī)定外，鋼纖維混凝土所用其他材料，應(yīng)符合現(xiàn)行規(guī)范中關(guān)于鋼筋混凝土所用原料的規(guī)定.
6.鋼纖維混凝土的稠度可參與同類工程對(duì)普通混凝土所要求的稠度來確定，其塌落度值可比相應(yīng)普通混凝土要求值小20mm,其維勃稠度值與相應(yīng)普通混凝土要求值相同.
7.伸縮縫為平頭縫構(gòu)造的鋼纖維混凝土層兼面層在墊層下沒有鋪灰土等地基加強(qiáng)并同時(shí)符合下列條件時(shí)：1，
 拆減前墊層兼面層厚度不小于130cm；2.地基加強(qiáng)層的厚度大于墊層厚度，其厚度可秉于拆減系數(shù)0.75，
 但不得小于50cm.
三、鋼纖維混凝土制作的投料要求：
1.先將鋼纖維及粗骨料投入拌和機(jī)拌30秒，使鋼纖維分散在石子中，不致團(tuán)結(jié).
2.再將砂及水泥投入拌和機(jī)干攪拌30秒.
3.再在轉(zhuǎn)動(dòng)著攪拌機(jī)中加水，并再攪拌3分鐘左右.
四、鋼纖維混凝土的澆筑鋪裝和后期養(yǎng)護(hù)：
壓實(shí)：
鋼纖維混凝土澆注時(shí)，隨拌隨用，連續(xù)澆搗，不到分格縫不得甩施工縫，澆搗時(shí)應(yīng)振密實(shí).

抹面壓紋：
鋼纖維混凝土具有集粗料細(xì)，砂率大，纖維亂向分布的特點(diǎn)。采用機(jī)械抹平，阻止纖維外露.采用壓紋器
工藝還應(yīng)以避免拉毛產(chǎn)生纖維外露現(xiàn)象.經(jīng)24小時(shí)后，應(yīng)按常規(guī)及時(shí)養(yǎng)護(hù)，夏天應(yīng)用草包之類覆蓋，寒天
應(yīng)注意保溫.

鋼纖維使用——攪拌是關(guān)鍵
鋼纖維產(chǎn)品在使用過程中，攪拌是非常重要的*環(huán)，決定了*終鋼纖維混凝土的所有理化性能.因此，必須
以科學(xué)的方式進(jìn)行攪拌才能*大深度地發(fā)揮鋼纖維混凝土的性能，使之達(dá)到并超過設(shè)計(jì)要求.
在*般的鋼纖維使用方面，無外于手工拌和、機(jī)器拌和兩種.手工拌和*般在小的修補(bǔ)工程上，總的混凝土
方量不會(huì)太多.所以，*般只要設(shè)法將鋼纖維與混凝土完全均勻的攪拌即可。（具體操作時(shí)切忌：砂、石、
水泥、鋼纖維必須先干拌完全均勻再加適量水，否則難以拌勻）而在機(jī)械拌和混凝土的過程中需加鋼纖維
產(chǎn)品。攪拌可以按以下的順序進(jìn)行：
1.*般的攪拌站有大有小，但基本功能都是*致的，所以鋼纖維加入的程序也要基本*致。
2.在傳輸帶上，*般先遞入料斗的是干砂，石，按設(shè)計(jì)比例先遞入攪拌斗。
3.在干料中加入適量的鋼纖維（鋼纖維的加入量根據(jù)設(shè)計(jì)要求，詳見使用配比）。
4，當(dāng)砂、石、鋼纖維全部倒入料斗后，就可以進(jìn)行干拌（千萬不要加水），*般干攪*分鐘至二分鐘即可。
5，再加水進(jìn)行（適量水）進(jìn)行混凝土攪拌（請(qǐng)注意水的摻量切勿過量，否則鋼纖維容易結(jié)團(tuán)）
6.將拌和好的鋼纖維水泥混凝土裝車，就可以運(yùn)到施工現(xiàn)場(chǎng)使用了。
7.鋪裝過程可以使用大型機(jī)械，也可以手工鋪裝，這與普通混凝土鋪裝相同。
8.鋪裝完畢后須用壓實(shí)機(jī)振動(dòng)壓實(shí)，不留泡或砂眼，要保證混凝土的實(shí)在。
9.*后對(duì)混凝土表面進(jìn)行平整，人工與機(jī)械均可。注意不要將鋼纖維露到表面來。

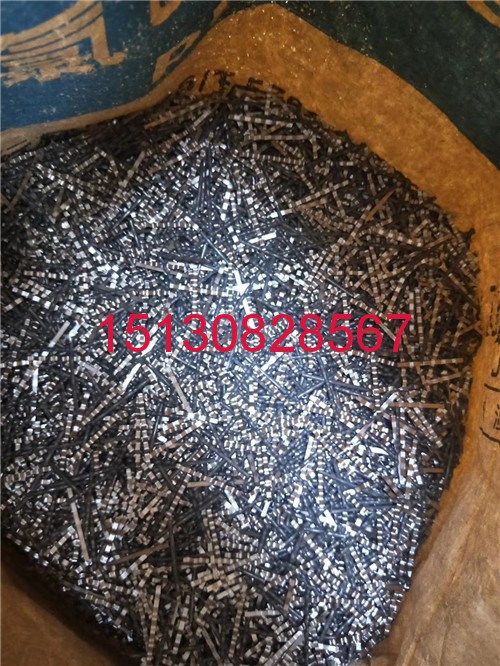

五、銑削型混凝土鋼纖維的包裝：

銑削型混凝土鋼纖維采用覆膜牛皮袋包裝，25公斤每袋（也可按客戶要求進(jìn)行封裝）。常見工程摻和比例是1立方混凝土用25公斤鋼纖維。
