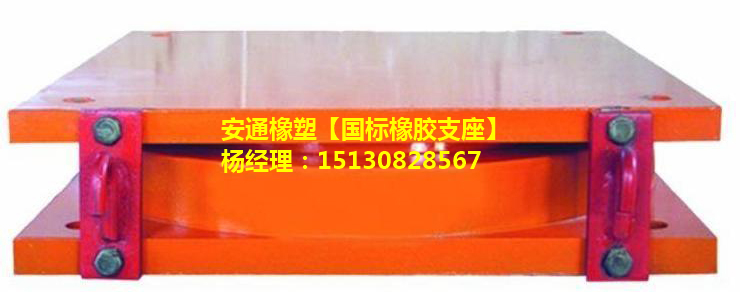

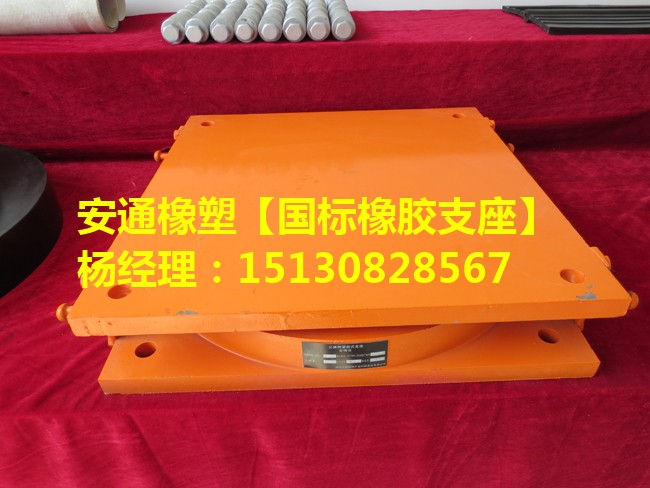

GPZ 系列公路橋梁盆式橡膠支座

*、簡介
GPZ 系列盆式橡膠支座有 1000-5000KN 二十八個*別，每個*別固定 (GD) 單向活動 (DX) 和雙向活動 (SX) 三種，本系列支座具有建筑高度低，滑移面磨擦系數小，承載能力大，轉動性能靈活，緩沖性能好，構造簡單，重量輕，價格便宜等優點，是建筑連續梁式橋的*佳支座。

GPZ系列支座特點
1、采用不銹鋼板與聚四氟乙烯模壓板簡的平面滑崐移作為支座的滑移面，具有低的磨擦系數，承載能力大崐、變形小、耐磨耗、抗腐蝕能力強。
2、采用密封的橡膠興不但不大提高了支座的承載能力及橡膠的壽命，更為重要的是保證了支座具有靈活的轉動性能及良好的緩沖性能。
3、支座的構造簡單、重量輕、價格便宜。具有明顯的經濟效果。
4、支座建筑高度低，對橋梁設計非常有利。

GPZ系列支座性能
1 、豎向承載力(支座反力)的分*
本系列盆式橡膠支座的豎向承載力(支座反力)分為 28 *
1000KN 1250KN 1500KN 2000KN 2500KN 3000KN 3500KN 400KN 500KN 6000KN 7000KN 8000KN 9000KN 10000KN 12500KN 15000KN 17500KN 2000KN 22500KN 25000KN 30000KN 32500KN 35000KN 37500KN 40000KN 45000KN 50000KN
2 、支座可承受的水平力
固定支座(GD類型)單向活動支座(DX 類型 )，橫橋向所能承受的水平力為支座反力的10% 。

GPZ（II）公路橋梁盆式橡膠支座是中交公路規劃設計院于1999年推出的標準化產品，該產品是在GPZ（I）公路橋梁盆式支座的基礎上作了改進，使支座的材質有了大幅度提高。

1、 豎向承載力
本標準系列支座的豎向承載力（即支座反力，單位MN）分31*，即0.8、1、1.25、1.5、2、2.5、3、3.5、4、5、6、7、8、9、10、12.5、15、17.5、20、22.5、25、27.5、30、32.5、35、37.5、40、45、50、55和60。在豎向設計荷載作用下，支座壓縮變形值不大于支座總高度的2％，盆環上口徑向變形不大于盆環外徑的0.05％，支座殘余變形量不超過總變形量的5％。

2、水平承載力：固定支座在各方向和單向活動支座在非滑移方向的水平承載力均不小于支座堅向承載力的10％。

3、 GPZ（II）系列支座代號
GPZ（II） XXX SX(DX、GD) (F)
(F)表示耐寒型，常溫型不表示

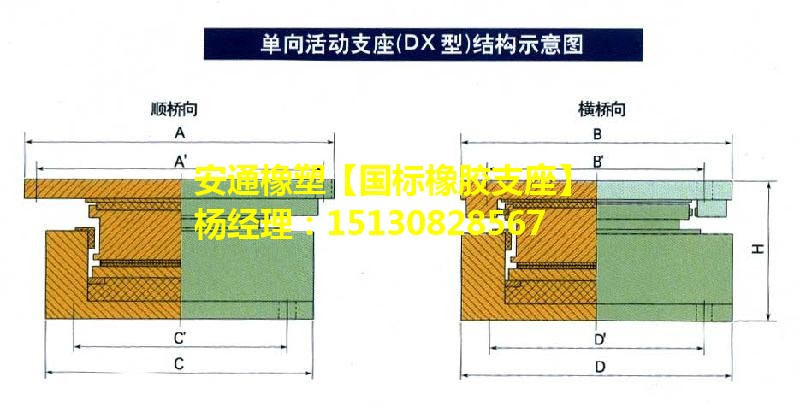

SX 表示雙向活動支座，DX表示單向活動支座，GD表示固定支座
XXX 用數字表示豎向承載力單位MN
GPZ（II） 支座名稱：公路橋梁盆式橡膠支座，II表示第二代產品
4、 適用溫度范圍
i.常溫型支座：適用于-25℃ ---60℃
ii.耐寒型支座：適用于-40℃ ---60℃，代號F

5、 GPZ（II）的技術性能：
i. 支座轉角不小于0.02rad。
ii. 磨擦系數：常溫型μ≤0.04，耐寒型 μ≤0.06
