良品隔震橡膠支座外觀檢驗支座安裝質量控制151-3082-8567

橡膠隔震橡膠橡膠支座材料進場需提供**證與檢驗報告；隔震橡膠支座外觀檢驗采用目視及直尺測量評定，按表2要求執行；震橡膠橡膠支座同型產品每棟樓為*批。對于豎向剛度、水平剛度、屈服后水平剛度（有芯型）、等性能項目進行抽檢，每棟樓每種規格按20%抽檢但不應少于4件。材料進場需提供質保證明與檢驗報告；鋼材種類應符合設計要求；預埋螺栓套筒、預埋錨固鋼筋與鋼板的螺紋連接應牢固，套筒內螺紋應完好；螺栓需提交第三方檢測報告預埋套筒與錨固鋼筋焊接第三方檢測報告預埋件磁粉探傷第三方檢測報告

隔震橡膠支座安裝時的勞動組織

序號 人員 人數 職責

1 項目技術負責 1 負責全面技術質量管理安全管理

技術員測量員 11 負責落實方案與交底負責安裝位置監測和檢查

4 工長 1 組織人員進行施工5 塔吊操作員 1 負責工件吊運到位

6 材料員 1 負責材料接收與保管7 鋼筋工 2-4 負責安裝預埋件及隔震橡膠支座

橡膠支座安裝時施工人員對于支座的質量控制

橡膠隔震橡膠支座及下預埋板地**標志齊全、清晰；橡膠隔震橡膠支座表面清潔、無油污、泥沙、破損等；焊縫外觀無夾渣、咬肉、漏焊；絲扣無裂紋損毀；防腐涂層均勻、光潔、無漏刷現象允許偏差項目表5   允許偏差項目
項次 項目 允許偏差 檢查方法 檢驗數量

1 下預埋板 頂面標高 ±2.5mm 水準儀測量 10％且不少于2處

2  同墩相鄰 ±1mm 水準儀測量

3  水平度 5‰ 數字水平尺測量

4 橡膠隔震橡膠支座 **平面位置 5mm 鋼尺測量

5  頂面水平度 8‰ 水平尺測量

6  預留螺栓孔直徑 0～+1mm 鋼尺測量

7  預留螺栓孔位置 ±1mm 鋼尺測量

QZ系列球型橡膠支座的安全措施

進入施工現場戴好安全帽，穿戴規定地勞動保護用具；QZ系列球型橡膠支座 施工現場嚴禁吸煙；各特殊工種經培訓考試**后持證上崗，嚴禁無證作業；搬運車吊運時，應檢查車體吊杠及鏈鉤安全，防止鏈斷杠折傷人；QZ系列球型橡膠支座
安裝過程必須要有足夠的操作空間，并做好防護；橡膠隔震橡膠支座存放、安裝處，不得堆放易燃易爆物品；嚴禁亂接亂搭電線，電器設備維修等由專業人員操作；QZ系列球型橡膠支座 施工現場人員注意配合，確保施工安全；隔震層構件的更換、修理或加固，應在有經驗的工程技術人員的指導下進行。

橡膠支座水平剪切彈塑性力學性能試驗研究，本文通過對鉛芯橡膠支座剪切彈塑性力學性能試驗，發現鉛芯橡膠支座的滯回曲線與加載時程密切相關，在同*水平應變下，水平剪切剛度隨加載次數的增多有所減小，*后趨于穩定；在不同應變下，水平剪切度隨應變的增大而減小。試驗還表明鉛芯橡膠支座不僅在大應變存在著小應變滯回特性，而且在小應變也存在著小應變滯回特性，目前現有的鉛芯橡膠支座恢復力模型中都沒有考慮加載時程基礎上的應變滯回特性，因此鉛芯橡膠支座這*特性在隔震建筑特別是高層或超高層隔震建筑設計中應該引起注意。關鍵詞： 鉛芯橡膠支座；剪切彈塑性；小應變滯回特性

工程 說明 要領 注意點或管理裝置橡膠支座安裝位置的放樣 在隔震層板面（或柱頂面）處標示隔震橡膠支座安裝的**位置 基礎樓板面處標示出**線。**線須標示出X.Y方向。 **線要準確,明暸。橡膠支座安裝及固定下預埋板 設置下預埋板在架臺上 在架設架臺下預埋板由高度調整螺栓來承載放置。 調整螺拴要完全接地至架臺上。預埋板的水平位置及調整 用高度調整螺拴來調整垂直方面之水平。調整X-Y方向,高度及傾斜度皆在容許值內。 1.水平精度傾斜度1/500

隔震橡膠支座與設計標高高度差±3mm

隔震橡膠支座位置精度X-Y方向±5mm裝置施工部之配筋 架設下預埋板周邊的鋼筋 配筋時要避開預埋錨筋及預埋套筒。 配筋之高度至少要覆蓋滿預埋錨筋及預埋套筒的*半長度以上?；炷?nbsp;設置澆灌混凝土用之模板 在下預埋板的周邊設置模板。蓋頭螺帽部用膠帶蓋住。 目的是在施打混凝土?xí)r,為預防混凝土混入蓋頭螺帽部。澆筑混凝土安裝漏斗,注入混凝土。**部以外有設置混凝土注入孔,必要時需注入混凝土。為使混凝土充分流動,可使用震動器等。 勿使混凝土分離。灌漿業 混凝土注入口,不可呈現凹陷。 去除附著在(1) 預埋板上面之混凝土塊及垃圾等異物。鏝(抹子)等工具弄平。

在下部結構灌漿水泥強度達到85%以上才能安裝建筑隔震橡膠支座*般在下預埋件完成安裝后7～10天。裝隔震橡膠支座吊裝將隔震橡膠支座吊下,安裝孔插入導插梢再將隔震橡膠支座吊下。吊裝時,不可直接絆在本體上。吊下時要慎重進行,不可操之過急。本體大降至接觸下預埋板前(間隙約數mm狀態)取出導插梢,將其余連結螺栓全數固定。確認螺栓完全插入后,將本體放置在下預埋板上。 固定 去除導插梢,安裝此部分之螺栓。設計規定的扭矩鎖緊螺栓。 注意鎖緊螺栓的軸力熱鍍鋅和無涂裝時之情形是不相同的。檢查 完成安裝檢查 確認水平,傾斜度及位置等。 保護 橡膠部的保護 上部構體構筑時,為了防止損傷及污染橡膠本體,其四周用保護材料進行保護。

盆式橡膠支座安裝安裝時的材料、機具設備5015塔吊*臺、混凝土泵車2~3臺；氧氣瓶、乙炔瓶各1瓶；氧氣、乙炔氣管及氣*1把；直流弧電焊機1臺；E40電焊條若干；水準儀1臺、經緯儀2臺。

盆式橡膠支座安裝時人員配置勞動力配置及工作任務

序號工　種人數工作任務1施工總負責人1組織指揮、統籌規劃、調度

2技術負責人1負責相關技術監督、指導及現場技術問題處理

3質量、安全各1負責現場質量、安全監督

4工長1負責現場施工協調

5塔吊司機及指揮3～5將隔震橡膠支座吊運到指定位置

6測量工程師2水平、標高測量定位、校核7混凝土運輸車司機2運輸混凝土8混凝土工2澆筑混凝土

9試驗員1隔震橡膠支座、混凝土檢測10電工1現場施工用電管理水電預埋管不得穿入柱帽節點區域；上柱帽柱底縱筋可向外側；柱頭的鋼筋網片，綁扎時應注意幾層縱向鋼筋要對齊，避免上下鋼筋錯位形成過密的網眼，不利于混凝土骨料通過和振搗棒的穿插。隔震橡膠支座安裝完成后，應經驗收后進行下道工序施工。當發現隔震橡膠支座發生變形較大時，應停止上部結構施工。同時，要求相關單位及時派專業技術人員到場進行檢查，必要時制定隔震橡膠支座更換專項方案，報批后及時更換。由隔震橡膠支座制作廠家根據《建筑橡膠隔震橡膠支座》JGJ118-2000的要求，支座安裝完畢后及時安排專人進行隔震橡膠支座的防腐處理。按照設計要求，將隔震橡膠支座外露連接板、螺帽均應刷防銹漆兩遍，外罩防火涂料。

對隔震橡膠支座連接板和外露螺栓應采取防銹保護措施。市位于郯盧斷裂帶，抗震設防烈度為8 度，抗震設防分組為第*組，建筑物隔震性能設計要求很高，施工質量要求高。 通過宿遷寶龍城市廣場2#地塊商業街1#2#樓辦公樓橡膠隔震施工，基本解決了隔震橡膠支座施工預埋板質量安裝及混柱帽混凝土澆筑密實度，且對在隔震工程的管理水平和技術水平有了很大的提高，同時對全面質量管理有了更深刻的認識，為以后在隔震建筑施工方面取得了寶貴的經驗，取得了較好的社會和經濟效益。

安裝時嚴禁施工人員踩踏隔震橡膠支座上柱帽的兩側梁底縱筋直徑和方向相同時，可由*側的梁底縱筋穿過柱帽，在受力較小的區域（如距支座1/4跨度）與另*側梁底筋機械連接，每側接頭不超過50%，以減少節點區的鋼筋數量。如上柱帽的梁底縱筋與隔震橡膠支座的預埋螺套位置重疊交叉時，可加工*同直徑短筋彎錨入隔震橡膠支座的預埋螺套邊。對隔震橡膠支座上預埋鋼板水平度和軸線位置進行復檢，滿足設計要求后，澆注混凝土。嚴禁施工人員踩踏隔震橡膠支座.。鋼支架安裝
為了使疊層隔震橡膠支座在施工期間不發生位移和傾斜變形,在疊層隔震橡膠支座外側設置L50×5角鋼加以固定，角鋼焊接在預埋在柱帽和梁上的預埋件上。待工程竣工時再將其割除。
檢測預埋板密實度檢測：用小榔頭輕擊預埋板表面，通過聲音檢查砼與鋼板是否結合密實。

如何進行隔震橡膠支座檢測：

隔震橡膠支座進場后，由參建各方對隔震橡膠支座的外觀進行檢查，重點檢查預埋板及連接板鋼板厚度及平整度、預埋板上螺套孔洞定位及橡膠墊厚度是否滿足圖紙及經設計認可后的深化設計圖紙要求。材料進場時必須具備廠家質檢部門的**證書；廠家提供的型檢報告所含規格必須包含本工程涉及的規格；隔震橡膠支座復試取樣每種規格的產品抽樣比例不少于20%，且不少于3個，抽檢**率應為**；廠家同時應擁有技術質監證書及市場準入證書。鑒于*內只有兩*檢測機構（華中科技大學 廣州大學）具備隔震橡膠支座檢測資質，由參建各方共3人身赴武漢見證及監督隔震橡膠支座力學性能復試工作，取得了圓滿的成功檢查和維護

1）安裝隔震橡膠支座階段，應對隔震橡膠支座的支座表面、隔震橡膠支座頂面的水平度、隔震橡膠支座**的平面位置和標高進行觀測并記錄。

2）隔震橡膠支座上部每澆注*次混凝土后，由項目質檢部專人對隔震橡膠支座的進行檢查。主要是檢查隔震橡膠支座的外觀變形情況，并做好檢查記錄。

3）安排專人每天對隔震橡膠支座的專項檢查，清除隔震橡膠支座周邊存在的限制上部結構位移的障礙物，如有應及時清理。

4) 在整個施工過程中，還需要對隔震橡膠支座的變形進行測量并記錄。若出現很大的豎向變形，應及時與設計人員聯系，協商解決。

安裝在橋梁上的橡膠支座需要養護嗎,當然了,不論是安裝在什么橋梁上橡膠支座每年都要進行檢查,其橡膠支座品質的好壞根據支座上述功能完善的程度來判斷。*般跨度及載重越大，對上述功能要求越嚴，支座的構造也越復雜。自有橋梁以來，隨著跨度與載重的不斷增加，人們發展出了由不同材料做成的多種型式的支座，大致可以分為簡易支座、鋼支座、橡膠支座及球面支座四大類。 簡易支座簡易支座是指在梁底面與墩臺頂面之間墊上*塊2—3mm厚的石棉板或鉛板，利用這兩種材料比較柔軟又具有*定強度的特性來適應梁端比較微小的轉動與伸縮變形的要求和承受支點荷載。這是*種*簡陋的支座，也無固定支座與活動支座之分。顯然它的功能是不完善的，因此只用于跨度3—4m的小橋。鋼支座鋼支座用镕鋼與鍛鋼加工而成，是自有鋼橋以來就有的*種傳統型式的支座，*直沿用至今。視跨度與荷載的大小，鋼支座有弧形支座、搖軸支座與輥軸支座三種型式。

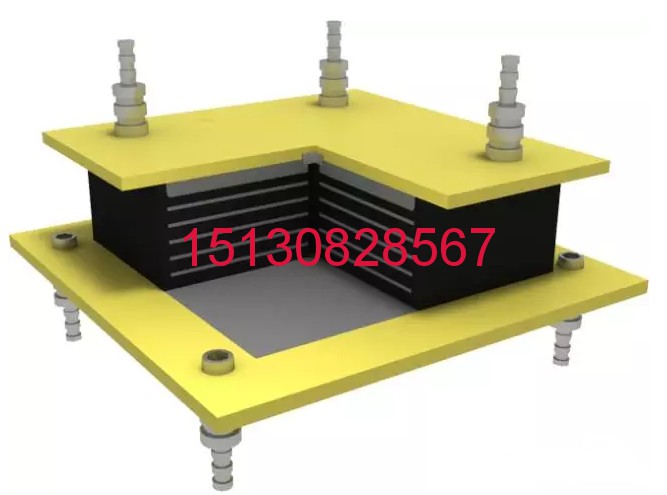

隔震橡膠支座結構原理模型圖

從隔震橡膠支座結構原理的模型圖分析得知： （1）彈簧的剛度越大，振子的周期就越短；彈簧的剛度越弱，振子的周期就越長。當彈簧的剛度特別大，則建筑物就不能滾動，只有自身的往復變形運動，即建筑物的自身振動，隔震橡膠支座措施就沒有發揮出隔震橡膠支座作用；當彈簧的剛度特別小時，建筑物就不能往復運動，即不能成為振子。

（2）當滾珠的摩擦力特別小時，建筑物的往復運動就不會停止；當滾珠的摩擦力特別大時，建筑物就會立刻停止。 為保證橡膠支座安裝平整，*般應在橡膠支座底面與支承墊石頂面之間，搗筑20-50 mm厚的干硬性無收縮砂漿墊層。該砂漿墊層的強度必須和結構混凝土等強。當支承平面較大時，也可以先鋪設塑性的砂漿墊層，砂漿層的中間呈凸球形，支座座下時使砂漿壓平。如果在橡膠支座安裝時，采用螺絲或鋼楔塊等措施進行支座調平，在灌注砂漿墊層凝固后，必須拆除調平螺絲及鋼楔塊，以便保證使砂漿墊層均勻傳力。在安裝預制梁體時，*般應先用輔助結構支承梁體自重，待支承砂漿凝固并達到要求的強度后，才能承受梁體重量。設計者在設計支承墊石時，應考慮使梁底與橋墩頂面之間有30 cm的凈空，以便對支座的使用狀態進行檢查和養護，并在必要時可安放千斤頂，進行支座的更換。

那么橡膠支座在使用過程中需要養護嗎？衡媛橡膠廠的技術人員介紹說：支座在使用年限中應定期進行養護，這些工作包括:鋼件的表面油漆、輥軸及搖軸轉動部分定期擦洗并涂潤滑油，滑動支座不銹鋼表面的擦洗及檢查支座錨栓等等。只有定期養護才能保證支座的正常工作狀態。

2013年*內橋梁工程對于橡膠支座使用情況分析,我們先從橡膠支座使用歷史來分析吧,從20世紀90年代初開始，我*鐵道部、交通部、建設部先后頒布了橡膠支座的產品行業標準，生產廠家應嚴格按照產品標準生產。然而，由于生產廠家多了，市場競爭激烈了，投標價格*路下滑。價格下跌的直接后果是產品質量每況愈下，有的甚至采用再生膠生產，令人憂慮。根據東南大學檢測**近兩年的檢測結果，當前板式橡支座存在的主要問題有：選用的橡膠材料和鋼板規格不規范，不遵守產品標準規定；（2）解剖后發現構造不合理，橡膠層厚度不均勻，鋼板厚度、層數不規范；（3）制作工藝不合理，橡膠層與鋼板粘結力不夠；（4）許多生產廠家，不了解橡膠支座的技術性能，不懂生產工藝，盲目生產。經詢問，有的廠家居然不知道**有產品標準。

從橡膠支座檢測的情況看，有*種工廠生產部分板式橡膠支座或盆式橡膠支座產品質量極不穩定，不**率呈上升趨勢。鑒于以上原因，橡膠支座質量是難以保證的。*旦安裝到位，事故隱患不可避免。據了解，2000年京珠高速公路廣東段有幾座橋梁，大梁剛吊裝上去，大部分橡膠支座就已開裂，不得不更換。2001年107*道廣東省清遠縣新北河大橋上的橡膠支座剛使用了3年多，就有大部支座損壞，而不得不全部更換。

2002年上半年我們處理了*起嚴重的橡膠支座質量事故。京滬高速公路江蘇宿遷段新沂河大橋，采用了3個廠家的球冠板式橡膠支座。1999年初施工安裝，2000年上半年通車，2001年12月發現橋面大梁在支座處下陷，檢查發現病害是因橡膠支座的破壞而引起，全面檢查后發現全橋橡膠支座有損壞的占3／4。2002年3月～6月用了3個月時間，在不中斷交通的情況下全部更換，耗資100多萬元。該橋支座僅使用1年半時間，壽命如此暫，不能不引起重視。

受江蘇省高速公路指揮部委托，將撤換下的3*支座進行全面檢測，其中有2*支座均屬劣質產品，只有**的產品基本**。圖1為支座未撤換下來前的損壞情況；圖2為在東南大學結構實驗室對支座進行解剖后的剖面情況，可以看到鋼板極不規則；圖3為撤換下來的劣質支座受壓破壞后的慘狀。

我們是如何為用戶設計制作結構隔震、減震橡膠支座的?減震橡膠支座抗震結構：利用結構各構件的承載力和變形能力抵御地震作用，吸收地震能量。立足于“抗”。傳統抗震方法存在的問題：減震橡膠支座結構的安全性難以保證。以既定的“設防烈度”作為設計依據，由于地震的隨機性，建筑結構的破損程度及倒塌的可能性難以控制，當發生突發性超烈度地震時，房屋可能會嚴重破壞。建筑費用和成本大幅度增加。設計時提高材料強度、加大構件（結構）剛度，其結果是斷面越大，剛度越大，使用面積減少，建筑物自重增大，地震作用亦隨之增大。（3）適用范圍受到限制。用的是延性結構體系，允許結構部件在強震時發生比較大的塑性變形，以消耗地震能量，減輕地震反應，這種方法對于某些不容許在地震中出現破壞的結構、或內部有貴重裝飾、重要設備儀器的結構是不適用的。減震橡膠支座安裝施工難度大。結構構件和節點的鋼筋配置過密，9度區甚至無法排布。減震橡膠支座在建筑物的高度受到限制。

減震橡膠支座的結構控制的概念：通過對結構施加控制機構，由控制機構與結構共同承受振動作用，以調諧和減輕結構的振動反應，使它在外界干擾作用下的各項反應值被控制在允許范圍內。分為被動控制（Passive Control）、主動控制（Active Control）、半主動控制（Semi—Active Control）和混合控制（Hybrid Control）。被動控制：減震橡膠支座的隔震：在建筑物適當部位設置隔震裝置，切斷或削弱地面運動向上部結構的傳遞，并提供適當?shù)淖枘幔瑥亩股喜拷Y(jié)構的地震作用大大降低，耗能能力加強。減震橡膠支座如疊層橡膠墊橡膠支座、高阻尼橡膠墊橡膠支座、滑移隔震橡膠支座和混合隔震裝置等。⑵結構自控：通過在結構中優選耗能材料和耗能桿件，設置多道抗震防線達到耗能減振的目的。常見的有：豎向通縫SW（剪力墻）、周邊縫SW、雙功能連梁、帶抗震連梁的SW、頂層為剛性連梁的SW、偏交支撐、梁端設塑性鉸的框架、懸掛式結構、底層設消能縫的磚混結構。⑶結構附加裝置控制：在結構的適當位置安放耗能減振裝置，以達到耗能減振的目的。有：各種耗能支撐、預應力摩擦墻、金屬阻尼器、摩擦阻尼器、調頻質量阻尼器（TMD）、調頻液體阻尼器（TLD）、粘滯流體阻尼器和粘彈性阻尼器等等。

減震橡膠支座主動控制：某種子結構（如調頻質量等）、或施加外力（外部能量輸入）、或調整結構的動力特性，使工程結構在地震（或風）的作用下，其結構的動力反應（加速度、速度、位移）得到合理的控制。有：主動調頻質量阻尼器(Active Tuned Mass Damper,簡稱AMD)；主動支撐系統（Active Brace）；主動拉索控制器（Active Tendon）；主動空氣擋風板控制器（Active Aerodynamic Appendayes）等?；旌峡刂疲菏菍⒅鲃涌刂婆c被動控制同時施加在同*結構上的結構振動控制形式。⑴主從組合方式，⑵并列組合方式。有： AMD與TMD相組合， AMD與TLD相組合，主動控制與基礎隔震相組合，主動控制與耗能減振相組合，HMS（液壓－質量振動控制系統）與AMD相組合等。結構消能減震優點：⑴可同時減少結構的水平和豎向的地震作用，適用范圍較廣，結構類型和高度均不受限制；⑵結構具有足夠的附加阻尼，滿足罕遇地震下預期的結構位移要求；⑶除消能部件和相關部件外，結構設計仍可按照《規范》對相應結構類型的要求執行。⑷安全、經濟、技術合理。

減震橡膠支座基底隔震：橡膠支座結構物底部與基礎頂面之間設置隔震消能裝置，使之與固結于地基中的基礎頂面分開，限制地震動向結構物傳遞。需具備以下四種特性：(1)承載特性：具有足夠的豎向強度和剛度以支撐上部結構的重量；(2)隔震特性：具有足夠的水平初始剛度，在風載和小震作用下，體系能保持在彈性范圍內，滿足正常使用的要求，而中強地震時，其水平剛度較小，結構為柔性隔震結構體系；(3)復位特性：地震后，上部結構能回復到初始狀態，滿足正常的使用要求。(4)耗能特性：隔震系統本身具有較大的阻尼，地震時能耗散足夠的能量，從而降低上部結構所吸收的地震能量。

橋梁橡膠支座更換計算模型及參數取*座30m跨空心板橋作為算例，主要計算空心板的橫向受力，尤其是底板部位的橫向受力。分析計算按平面應力模型進行，單元采用8節點等參元?？v向受力長度偏于保守地取用氣囊的順橋向長度L*70cm。對于30m跨徑空心板橋，計算荷載：梁自重為43t，二期恒載為9t。計算結果通過有限元計算，支座更換施工過程中，梁體所受的*大剪應力為1.03MPa。梁體的*大主拉應力5。*3.33MPa，大于正常使用階段荷載組合Ⅱ下的c40混凝土容許主拉應力[d：-]*2.34MPd；與施工階段受彎構件中c40混凝土容許主拉應力[鰳]*3.38MPa非常接近。但考慮到出現較大主拉應力的范圍較小，并且計算時采用了比較保守的縱橋向只有70cm的梁體參與受力的假定，所以頂升過程中，梁體主拉應力基本處于安全范圍內。梁體*大主壓應力S。：==2.73MPa，遠小于正常使用階段c40混凝土的容許主壓應力*18.2MPa。因此，梁體的主壓應力滿足規范要求。

為了解決這個問題，我公司根據多年的預力施工經驗，依據公司現有的技術優勢，成功的研制開發了分離式可控起頂系統，該系統在保證橋梁不間斷交通正常營運下，不要破壞橋梁結構(且不破壞橋面連續系統)段時間單邊斷交通的情況下安全，快捷的更換受損支座。該系統可分為液壓分離式可控全自動起頂系統和氣壓分離式可控全自動起頂系統。

我們對于"超低高度氣囊式千斤頂"的施工工藝施工的主要步驟為：準備工作、試頂、整體頂升、支座更換、梁體落位等。下面以*典型工程施工進行介紹。3.1工程簡介某空心板梁橋，每跨19片梁，橋面寬20m，橋面鋪裝層為連續結構，空心板梁為鋼筋混凝土預應力結構。單片梁寬0.99m，高1.2m，長30m。單片梁斷面為兩箱室結構，頂?shù)装寰?0cm，兩外腹板均厚lOcm，中腹板厚8cm，單片梁自重43t，每片梁單端設板式橡膠支座2塊，支座尺寸14cm×14cm×3cm，不設支座墊石。該橋通車至今已9年，因長時間超限車輛通行造成支座損壞嚴重，為保證橋梁安全，業主決定對支座進行更換。

如果施工單位GPZ盆式支座方向安裝錯誤怎么辦,盆式橡膠支座分為三種DX,SX,GD.如果把盆式橡膠支座方向安裝反了就麻煩了.現在有二種辦法,方案*：進行頂梁更換橡膠支座方向，盆式橡膠支座方向根據現有安裝位置定制。方案二：如果固定支座和橫向支座**距小于4m，可現場將支座活動方向固定?？勺稍兾夜鞠鹉z支座技術部.

為什么盆式橡膠支座方向錯了就不行.盆式橡膠橡膠支座用填充聚四氟乙烯板材采用80%聚四氟乙烯、15%玻璃纖維和5%石墨（重量比）模壓而成。其物理機械性能要求為：密度2.15g/cm3~2.30g/cm3；拉伸強度不小于14MPa；扯斷伸長率不小于150%。填充聚四氟乙烯板與不銹鋼板摩擦?xí)r，在平均應力為36MPa時的初始靜摩擦系數≤0.5（溫度23℃±5℃），測試方法按附錄B聚四氟乙烯板摩擦系數試驗方法辦理。填充聚四氟乙烯板的材質性能檢驗及外觀質量應符合GJB3026的有關規定。填充聚四氟乙烯板使用時不設儲硅脂槽。采用填充聚四氟乙烯板與不銹鋼板作為滑動摩擦副時，橡膠支座的摩擦系數μ（設計正應力σ=36MPa）為：常溫型μ≤0.075；耐寒型μ≤0.120。

GPZ系列盆式橡膠支座與橋梁的連接方式:焊連連接：橋梁上下部構造在施工中，在橡膠支座位置應預埋比本系列支座頂、底板大的鋼板，并有可靠錨固措施。支座就位后用斷續焊接將支座頂、底板與預埋鋼板焊接在*起。地腳螺栓連接：用地腳螺母將支座與橋梁上下部構造連接。上述兩種方法也可混合使用，如支座與大梁采用地腳螺栓連接與墩臺采用焊接連接。當采用預埋地腳螺體孔的地腳螺體連接時，建議用環氧樹脂砂漿替代灌漿的混凝土，其配合比(按重量)為環氧樹脂(6101)100，二丁脂17，乙二胺8，砂250。

公路橋梁盆式橡膠支座它的工作原理是利用半封閉鋼制盆腔內的彈性橡膠塊，在三向受力狀態下具有流體的性質，來實現上部結構的轉動；同時依靠中間鋼板上的聚四氟乙烯板與上座板上的不銹鋼板之間的低摩擦系數來實現上部結構的水平位移。公路橋梁盆式橡膠支座在安裝建議設置支座墊石,活動支座安裝前用丙酮或酒精仔細擦洗相對各滑移面，擦凈后在四氟滑板的渚油槽內注滿≤295硅脂≥潤滑劑，并注意硅脂保潔。支座其它各件也應擦洗干凈。

盆式橡膠支座除標高符合設計要求外，保證平面二個方崐向的水平是很重要的。否則將影響支座的作用性能，支座的四角高差不得大于2毫米。盆式橡膠支座上下各種縱橫向必須對中，當安裝溫度與設計溫度不同時，活動支座上下各種錯開的距離需經計算確定。單向活動支座安裝時，上下導向擋塊必須保持平行，交叉角不得大于5°。 支座**線與主梁**線應重合平行。安裝地腳螺體時其對露螺母頂面的高度不得大于螺母的厚度。連續梁橋等在實行體系轉換割斷臨時錨固裝置時，必須在支座和硫黃、水泥、砂漿、塊之間采取隔熱措施，以砂漿、塊之間采取隔熱措施，以免損壞四氟板和膠塊。
