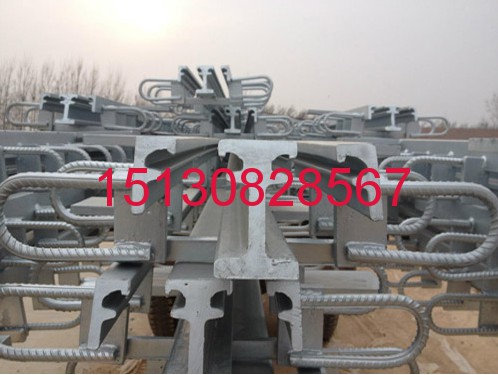

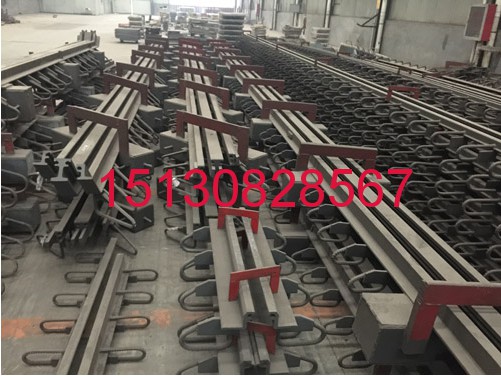

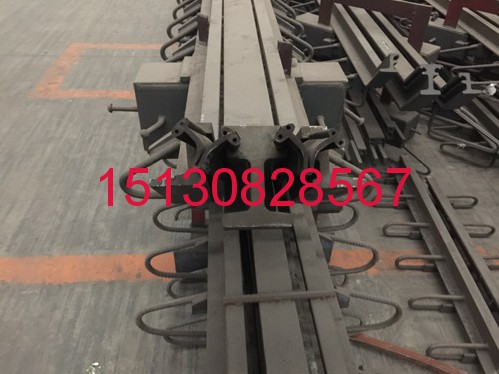

D160型橋梁伸縮縫模數式帶位移箱 GQF-C型40型橋梁伸縮縫工廠

D160型橋梁伸縮縫模數式帶位移箱多少錢*米？D160型橋梁伸縮縫它是模數式的伸縮縫產品，還有位移箱，有客戶說為什么每個廠家報價相差不少呢？大廠貴*些，小廠更便宜。現在我給大大說說，先說鋼材，*標與非標相差不少，材料厚度也有不同。還有就是做工質量了。小廠把位移箱的距離加大到1.8-2米的距離，大廠*般會在1.5米安裝*個位移箱，位移箱鋼板也有區別，大廠用的都是10MM以上鋼板，小廠多在6，8MM，以降低成本。這樣兩者之間D160型伸縮縫的報價就會相差很大。

GQF-C型40型.60型.80型伸縮縫安裝后的保養工作？當橋梁上GQF-C型40型.60型.80型伸縮縫安裝安裝后要進行橋梁伸縮縫養生，水泥砼澆筑完成后，然后覆蓋麻袋或草苫子，嚴格灑水養生，養生期不少于7天 。養生期間嚴禁車輛通行。經過養生，水泥砼強度達到設計強度的50%以上后，可安裝橡 膠密封條，安裝前必須把縫內充當模板的泡沫板、纖維板、漏漿的砼硬塊全部掏干凈后，嵌入 橡膠條。 GQF-C型40型.60型伸縮縫施工過程中要注意的事： （1）GQF-C型40型.60型伸縮縫施工嚴禁將生活設施置于橋面 或者路面之上，不準將生活垃圾拋棄在路面或邊坡上；（2）如果將橋梁上切割瀝青混凝土?xí)r必須采取措施 防止污染路面，清理出的垃圾應放置在寬大的彩條布上，清理完畢卷起多余的彩條布將清理出 的垃圾包裹嚴密，防止污染路面；（3）GQF-C型40型.60型伸縮縫施工施工用的機具、設備必須采取嚴格措施，避免漏油污 染路面； （4）不準混凝土攪拌運輸車在路面上進行掉頭，以免碾起瀝青路面；施工過程中， 包括攪拌運輸車的出料斗均應采取措施不準混凝土污染路面。

GJZ250*550*47,GJZ250*500*57板式橡膠支座由數層薄橡膠片與剛性加勁材料粘結而成，其工作原理是以橡膠的彈性壓縮來實現梁 的豎向轉動，以橡膠塊的剪切變形來保證梁的水平位移，具有構造簡單、安裝方便、節省鋼材、價格低廉、養護簡便、易于更換等特點。 GJZ250*550*47,GJZ250*500*57板式橡膠支座質量控制要點 成孔質量控制：

樁位定位質量控制，根據建設單位的測量基準點和測量基線放樣定位，經監理復核，用十字交叉法定出孔樁**。 （２）垂直度質量控制，且底部擴大段要按設計挖成圓臺狀，保證尺寸。 GJZ250*550*47,GJZ250*500*57板式橡膠支座孔樁護壁質量控制，采用砼護壁，*般每節高度以１００ｃ ｍ，厚度不小于１０ｃｍ為宜，混凝土等*與樁*致。采用磚護壁，凈距不小于設計樁徑。 ２）成樁質量控制： （１）清孔質量控制：孔壁、 孔底必須清理干凈，孔底無浮渣，孔壁無松動，有地下水則要設泵坑排水。 鋼筋籠制安質量控制

：鋼筋進場要驗收，GJZ250*550*47,GJZ250*500*57板式橡膠支座要有質保單，并要求作力學性能試 驗和焊接試驗，有條件的監理單位應作平行試驗，**后才能啟用；焊條要有質保單，型號要與鋼 筋的性能相適應；鋼筋籠制作嚴格按設計加工，主筋位置用鋼筋定位支架控制等分距離；鋼筋保護 層用水泥砂漿塊制作，每１．５－２ｍ*組，每組３個，圓周上相距１２０°，每組之間呈梅花形 布置；堅持按配合比投料，坍落度損失大于５ｃｍ／ｈ時，要調整配比；砼拌合料質量控制，每盤 砼的拌和時間不得少于９０秒，開始攪拌時必須做*次坍落度檢測，調整好流動性，且具有較好的 粘聚性，灌注時作坍落度損失的觀察，以指導砼配合比的調整，拌好的砼應立即使用，落差超過２ｍ時應采用溜槽或串筒，防止混凝土離析。 ３）質量檢驗 （１）施工完成后，必須對工程進行樁身質量檢測；*般采用小應變動測法，抽查數量符合設計和規范要求，抽查樁數不得少于同條件下總樁數的１０％。 GJZ250*550*47,GJZ250*500*57板式橡膠支座施工完成后，必須必須對工程進行豎向承載力檢驗；工程樁檢驗樁數不得 少于總樁數的１％，且不得少于３根。 ３．３常見問題及防治

通過工程嚴密的組織和嚴格質量的質量控制，進*步完善了和規范了人工挖孔樁的施工工藝、技術和質量措施；通過監理 單位的旁站、巡查及抽查等手段，督促工程施工按程序進行，嚴格了隱蔽工程的簽證和驗收，使其工程質量得到有效控制，確保了整個工程完成。 表２ 科７鋼筋籠長度±１００尺量檢查８主筋間距±１０尺量檢查９ 箍筋間距 ±２０ 尺量檢查 常見問題 原因 防治措施 垂直偏差大開挖過程未按要求檢查樁井的垂直度，致使挖完以后垂直度超偏差每挖完*節即根據井上口護壁上的軸 線**線吊線墜，用尺桿測定修邊，使 井壁圓弧保持上下順直?？妆谔?樁位土質不好，GJZ250*550*47,GJZ250*500*57板式橡膠支座或地下水滲出造成 開挖前應掌握現場土質情況，錯開樁位 開挖，隨時觀察土體松動情況，必要時 可在塌孔處用砌磚封堵，操作進程要緊湊，不留間隔空隙，避免再 次坍孔井底殘留虛土太多大量虛土 存積在 井底，未認真清理挖到規定的深度后要認真清理，放好鋼筋籠后在仔細檢查*次，必要時可用水泥 砂漿或混凝土封底 孔底積水過多 采取的排水措施不當， 滲出的地下水積聚在井 底地下水位高、 滲出量大的地方，采取適當?shù)慕邓胧?，降低地下水位后在開 挖；

少量積水澆筑混凝土?xí)r，首盤可采 用干硬性混凝土。 鋼筋籠扭曲變形 鋼筋籠加工制作，點焊不牢，未采用支撐加強 筋，運輸?shù)?放時產生變形、扭曲。鋼筋籠在專用平臺上加工制作；主筋與 箍筋點焊牢固，支撐加強可靠，豎直、平 穩吊放鋼筋籠混凝土振 搗不實樁身混凝土澆搗有*定 難度，未采取有效的輔助振搗措施，造成樁身 混凝土出現松散不實、空洞、夾渣等現象凝土混澆筑前進行技術交底，堅持分層澆筑、 分 層振搗、連續作業發生流砂現象土層為粉質砂土，地下水位高。為防止土壁坍落及流砂，可減少每節護 壁的高度或采用鋼護筒，流砂層后，再按 *般的方法邊挖邊灌注砼護壁，繼續開 挖樁孔。開挖流砂現象嚴重的樁孔可采 用井點降水法

GJZ250*550*47,GJZ250*500*57板式橡膠支座面稍大的支承鋼板，鋼板上焊接錨 固鋼筋與梁體連接，并把支承鋼板視作澆梁模板的*部分進行澆注，按以上方法進行，可以使支座與梁底鋼板及墊石頂面全部密貼。 預制梁GJZ250*550*47,GJZ250*500*57板式橡膠支座的安裝程序如下：處理好支承墊石 ，使支承墊石標高*致。預制梁與支座接觸的底面要保持水平和平整。

當有蜂窩漿和傾斜度時，要預先用水泥砂漿搗實、整平。 GJZ250*550*47,GJZ250*500*57板式橡膠支座的正確就位 先使支座和支承墊石按設計要求準確就位。架梁落梁時，Ｔ型梁的縱軸線要與支座**線重合；板梁、箱梁的縱軸線與支座**線 相平行。為落梁準確，在架第*跨板梁或箱梁時，可在梁底劃好二個橡膠支座的十字位置**，在梁的端立面上標出兩個支座的位置**線的鉛直線，落梁時使之與墩臺上的位置**線相重合。以后數跨可依照第*跨梁為基準進行。 架梁落梁時要平穩，防止壓偏或產生初始剪切變形。落梁后，*般情況下支座頂面與梁面保持水平。

GJZF4 250*550*47板式橡膠支座是在橋跨結構與橋墩或橋臺的支承處設置的傳力裝置。橡膠支座不僅要承受和傳遞很大的荷載 ，并且還應保證橋跨結構可以產生*定的變位，橡膠支座要有比較合理的傳力方式，使橡膠支座傳力通順，不致發生過度的應力集中。GJZF4 250*550*47板式橡膠支座的作用主要有：傳遞橋跨結構的支承反力，包括恒載和活載引起的 豎向反力和水平推力。保證橋跨結構在活載、溫度變化、混凝土收縮和徐變等因素作用下的自由變形。 2014年我們在杭金衢高速公路西小江大橋施工中采用板式橡膠支座和四氟橡膠支座，總計為1850塊。其型號有4種，共7種規格。

板式橡膠支座分為GJZ（矩型）、GYZ（圓型）兩種；四氟橡膠 橡膠支座分為GJZF4（矩型）、GJZF4（圓型）兩種。矩型GJZ和GJZF4分別用于正交連續端和正交伸縮縫 部位；圓型GYZ和GYZF4則分別用于斜交連續端和斜交伸縮縫部位。*、板式橡膠支座及安裝技術要求GJZF4 250*550*47板式橡膠支座在安裝時，要求梁體底面和墩臺上的支承墊后頂面具有較高的平整度 。*般要求支承墊石頂面相對水平誤差不大于1mm，相鄰兩墩臺上支承墊石頂面相對水平誤差不大于3mm。GJZF4 250*550*47板式橡膠支座安裝正確與否對橡膠支座的受力狀況和使用壽命有直接的影響，

如果橡膠支座安放不平整，造成橡膠支座局部承壓，則橡膠支座在活載作用下會產生轉動、滑移，甚至脫落。此外，板式橡膠 橡膠支座安裝時要保持位置準確，橡膠支座的**要對準梁體軸線，防止偏心過大而損壞橡膠支座。為防止 橡膠支座產生過大的剪切變形，橡膠支座安裝*好選擇在氣溫相當于全年平均氣溫的季節里進行，以保證像 膠橡膠支座在低溫或高溫時偏離橡膠支座**位置不會過大。1、安裝板式橡膠支座時應注意事項 預制梁橡膠支座安裝的關鍵：應盡可能地保證梁底與墊石頂面平行、平整，使其與橡膠支座上下面全部密貼，避免偏心受壓、脫空、不均勻受力的現象發生。 ⑴橡膠支座在安裝前，應全面檢查產品**證書中有關技術性能指標。⑵橡膠支座在安裝前應對橡膠支座各項技術性能指標進行復檢

（本橋橡膠支座已經浙江大學測試**檢驗**）。⑶橡膠支座安裝前應將墩、臺橡膠支座支墊處和梁底面清理干凈。 ⑷安裝前應計算并檢查橡膠支座的**位置。⑸當墩、臺兩端標高不同，順橋向有縱坡時，橡膠支座標高應按設計規定執行。 ⑹梁板安放時，必須仔細，使梁板就位準確與橡膠支座密貼，就位不準時，必須吊起重放，不得用撬棍移動梁板。

連續端板式橡膠支座安裝技術要求 ⑴先將橡膠支座支承墊石頂平面沖洗干凈、風干。 ⑵復測橡膠支座墊石平面標高，使梁端兩個支座處在同*平面內。⑶在支承墊石上按設計圖標出橡膠支座位置**線，同時也標出安裝后梁板 寬度的邊線和**線。⑷在橡膠支座上也標出十字交叉**線，將橡膠支座安放在支承墊石上，使橡膠支座**線同墊石**線相重合。 ⑸*后在橡膠支座上面需加蓋*塊比橡膠支座平面每邊大5cm的預埋鋼板，厚度為1cm。 ⑹預埋鋼板上面焊Ф12mmU型錨固鋼筋與連續端Ф28mm防裂主筋焊接牢固，將支承鋼板視作現澆段梁底模板*部分。 ⑺為避免橡膠支座在安裝梁板時發生位移，在橡膠支座下表面涂*層環氧樹脂粘結于墊石表現上。 ⑻矩形橡膠支座短邊應與順橋向平行放置。 ⑼圓形橡膠支座可以不考慮方向問題，只需橡膠支座圓心與設計位置**相重合即可。⑽橡膠支座 安裝后，若發現問題需要調整時，可吊起梁端，在橡膠支座底面與支承墊石面之間抹*層用水灰比 不大于0.5的1∶3水泥砂漿抹平。并使其頂面標高符合設計要求和施工質量標準（橡膠支座平面位置允許偏差5mm，橡膠支座四周邊緣高差1mm）。 ⑾預埋鋼板除上平面不涂防銹漆外，其余部位全部刷防銹油漆。

四氟乙烯橡膠支座及安裝技術要求四氟橡膠支座的構造：在普通板式橡膠支座的表面粘貼*層聚四氟乙烯板，就構成了聚四氟乙烯橡式板膠橡膠支座，簡稱四氟板橡膠支座，其 抗壓和轉動性能與普通板式橡膠支座基本相同，當然在施工實際應用時，四氟橡膠支座的整體構造并非如此簡單。 普通板式橡膠支座是通過橡膠支座的剪切變形來實現梁的水平位移，這種剪切變形是有*定的限值，普通板式橡膠支座不能滿足位移量較大的要求。 與普通板式橡膠支座不同的是：聚四氟乙烯板式橡膠支座不是通過橡膠支座的剪切變形來實現梁的水平位移，它主要通過 梁底不銹鋼板與摩擦系數很小的四氟板來回滑動，實現梁的水平位移，四氟板式膠橡膠支座可以適應較大跨徑及多孔連續梁橋的伸縮位移。 四氟板式橡膠支座的整體構造由梁底鋼板、不銹鋼板、四氟板式橡膠支座與橡膠支座墊石等組成。 梁底鋼板：又稱橡膠支座上鋼板，位于梁端支點處，可通過 預埋或粘貼形式就位，西小江大橋上鋼板與梁底之間采用環氧樹脂粘貼固定。鋼板厚度為18mm，下 面有深1.5mm的寬槽用以嵌放不銹鋼板。寬槽制成楔形，在梁伸縮過程中不至于不銹鋼板隨梁的移動而滑脫。

首先進行橡膠原材料加工，經過膠料配合、煉膠、成型裁片、膠料快檢，與其同步進行的鋼板沖制、噴砂處理、涂粘合劑，如果為 四氟板橡膠支座還應在四氟板上涂粘合劑，然后進行成品硫化、修整、出廠檢驗，*后包裝入庫。嵌放在梁底鋼板上寬槽中的不銹鋼板，厚度為3mm，梁在伸縮移動時，因為不銹鋼板 有很好的光潔度，又在四氟板表面上，所以摩擦阻力很小，四氟板式橡膠支座表面粘貼的聚四氟乙 烯板厚為1.5mm左右，在四氟表平面上有直徑8mm左右，深度約1mm的球冠形的儲油坑，在安裝時涂以“295”硅脂，以便進*步減小摩擦。

四氟橡膠支座安裝技術要求 ⑴橡膠支座應按設計支承**準確就位，梁底上鋼板與四氟橡膠支座上下面全部密貼，同*片梁端兩個四氟橡膠支座應 置于同*平面上，以避免出現四氟橡膠支座偏心受壓，不均勻支承及個別脫空的現象。⑵在 四氟橡膠支座上加蓋不銹鋼板（厚度為3mm）和上鋼板（厚度為18mm），上鋼板的下平面采用機 械加工成倒槽形。將不銹鋼板卡進去，使其與上鋼板聯成*整體，落梁之前在上鋼板的上平面涂*層較厚的環氧樹脂與梁底間粘結。 ⑶在橡膠支座四氟板的凹坑內，安裝時應充滿不會揮發的“295”硅脂作潤滑劑，以降低摩擦系數。

與四氟板面接觸的不銹鋼板不允許有損傷、拉毛現象，以免增大摩擦系數損壞四氟板。 ⑸上鋼板組合，除不銹鋼板和上鋼板上平面不涂銹漆外，其余部位全部刷防銹油漆。 ⑹四氟橡膠支座與不銹鋼板的相對位置視安裝時的溫度而定，本橋設計 移動量為4-6cm。橡膠支座產品分類、代號、結構、技術要求、試驗方法、檢驗規則及標志、包裝、貯存、運輸、安裝和養護均應滿足JT/T4 *2004的要求.

橡膠支座使用階段平均壓應力бC＝10M Pa ( S ＜7時бC＝8M Pa)；橡膠硬度60 ( IRHD ）時，其常溫下剪變模量G = 1.OMpa 。剪變模量隨溫度下降而遞增， 當累年*冷月平均溫度的平均值O ~-10℃時為寒冷地區，G = 1 . 2MPa ；當?shù)? 于-10 ℃ 時為嚴寒地區，G = 1.5MPa ；當?shù)陀?25 ℃ 時，G = 2 . 0 MPa。全*氣溫分區圖見JTG D60 *2004附錄B。

普通板式橡膠支座結構示意圖見圖1 、圖2 。4 . 2 普通板式橡膠支座代號，矩形為GJZ 、圓形為GYZ。其規格系列見表1 ，表中符號意義如下：ιa ×ιb或d -----平面尺寸或直徑； Rck-----*大承壓力； S -----形狀系數； t -----橡膠支座總厚度；△ι1, -----不計制動力時*大位移量； △ι2 -----計人制動力時*大位移量； t e-----橡膠層總厚度； tanθ -----允許轉角正切值； RGk -----抗滑*小承壓力橡膠支座橡膠彈性體體積模量Eb= 2000 MPa。橡膠支座與混凝土接觸時，摩擦系數μ= 0 . 3 ，與鋼板接觸時，摩擦系數μ＝0 . 2 。聚四氟乙烯板 與不銹鋼板接觸（加硅脂）時，μf＝0 . 06 ，當溫度低于-25 ℃ 時，μf值增大30 % ，當不加硅 脂時，μf應加倍。若有實測資料時，也可按實測資料采用。 3.4 橡膠支座剪切角α 正切值，當不計制動力時，tan α不大于0 .5 ，當計入制動力時，tan α不大于0 .7. 3.5 橡膠支座的計算和驗算均應滿足JTG D62 *2004的要求。

濟南GYZ250*42板式橡膠支座批發,GYZ250*42板式支座價格,板式橡膠支座安裝的其他異?，F(xiàn)象 :板式橡膠支座在實際工程中用量較多，而且其安裝看似簡單，因此施工單位的重視程度也就不夠，在安裝工人眼里有時更是隨意性很強，因此除了上面所提到的幾種現象外，還有以下*些異?，F(xiàn)象：1、支座墊石簡單的采用砂漿進行代替。這樣做的后果是容易造成支座底部支承力不夠、或不均勻，使得砂漿破裂或支座受力不均，導致支座扭曲變形； 濟南GYZ250*42板式橡膠支座批發,GYZ250*42板式支座價格,板式橡膠支座安裝頂部鋼板偏薄以及生銹嚴重。 這樣的異?，F(xiàn)象容易隨著時間的增長，鋼板銹蝕嚴重，導致支座受力不均或支座無法受力。

支承墊石的平面尺寸大小應能承受上部結構荷載為宜，*般長度與寬度應比橡膠支座大10CM 左右。墊石的高度要大于6CM，使梁底與橋墩頂有足夠的空間高度，以便安置千斤頂，更換橡膠支座。支承墊石內應布置鋼筋網，豎向鋼筋與墩臺內鋼筋焊接在*起。澆筑墊石用的水泥標號應高于 00號，支撐墊石要求表面平整但不光滑。各支承墊石頂面標高應符合設計要求。特別是* 片梁安裝兩個或四個支座時，各支承墊石平面要*致，以免發生偏壓，初始剪切和受力不均勻而變形。 、普通板式橡膠支座的安裝 濟南GYZ250*42板式橡膠支座批發,GYZ250*42板式支座價格,板式橡膠支座安裝現澆梁安裝橡膠支座比較方便。施工程序如下 .1.1、保持墩臺墊石頂面清潔。

如果支承墊石標高差距過大，可以用水泥砂漿進行調整。 .1.、在支承墊 石上按設計圖標出**，安裝時橡膠支座的**與支承墊石**線要吻合，以確保支座就位準確。 當同*片梁需兩個或四個支座時，為方便找平，可以在支承墊石和支座之間鋪*層水泥砂漿，讓支座在橋梁體的壓力下自動找平。 濟南GYZ250*42板式橡膠支座批發,GYZ250*42板式支座價格,板式橡膠支座安裝在澆注梁體前，在支座上放置*塊比支座平面稍大的支承鋼 板，鋼板上焊接錨固鋼筋與梁體連接，并把支承鋼板視作澆梁模板的 *部分進行澆注，按以上方法進行，可以使支座與梁底鋼板及墊石頂面全部密貼。

GPZ(KZ)系列抗震型公路橋梁盆式橡膠支座是參照J(rèn)T391-1999“公路橋梁盆式橡膠支座”標準，并總 結了TPZ-1抗震型盆式橡膠支座在錢塘江二橋(27500KN)、奉浦大橋(45000KN)和南京長江第二大橋 (65000KN)的使用情況，依據交通部標準JTJ023“公路橋涵設計規范”設計而成，經我公司推廣應用，得到了較好的社會效益。KPZ系列盆式橡膠支座具有建筑高度低，滑移面結構獨特，轉動性能靈活等特點。其中縱向活動支座設置導向結構，在梁端發生平面轉動時，通過中間鋼板的轉動使之實現，特別適用于側旁變形較大的曲線橋、寬橋。在支座外部裝有橡膠圍裙，具有良好的防塵性能。

支座類型 a.單向型支座，代號為DX； b.雙向型支座，代號為SX； c.固定型支座，代號為GD。橡膠支座 適用溫度范圍 a.常溫型盆式支座； b.耐寒型盆式支座。 0GPZ(KN)系列抗震型盆式橡膠支座適用于8度地震區的公路、鐵路、市政和城市輕軌橋梁。1、分類： a.單向活動支座,代號為DX； b.雙向活動支座，代號為SX； c.固定支座，代號為GD。2、特點： a.GPZ(KZ)GD型橡膠支座主要由上座板、減震鋼板、密封圈、橡膠板、底盆和阻泥橡膠圈組成，上座 板和減震鋼板音構成了減震滑動面,通過不銹鋼板和不銹鋼板接觸,可承受20%支座反力的水平力。 b.GPZ(KZ)DX活動支座在GD支座的基礎上增加了中間鋼板、聚四氟乙烯滑板，通過不銹鋼板和聚四氟 乙烯滑板間的滑移來適應梁體的伸縮。DX活動支座的導向結構還能適應梁體旁彎變形的需要。支座錨栓采用套筒螺栓與混凝土結構連接，便于支座的更換。 3、性能： a.支座設計反力(豎向承載力)分31* b.水平承載力 GD支座各方向的水平承載力為設計反力的20%,DX活動支座橫橋向的水平力為設計反力的20%。 c.支座轉角 小取0.06。

支座反力（豎向承載力）分為16*；1000 , 1500 , 2000 , 2500 , 3000 , 4000 , 5000 , 6000 , 7000 , 8000 , 9000和10000 , 12500 , 15000,17500 , 20000KN。 2、支座設計轉角θ分為0.01、0.15和0.02rad（根據需要可增大）。3、支座設計位移量順橋向：1000*2500KN e＝士50和士100mm ;3000*10000KN e＝士50、土1 00mm和士1 50mm ; 橫橋向（GX多向活動支座）e＝土2Omm設計位移量根據工程需要可進行變更。 4、支座設計摩擦系數在聚四氟乙烯板有硅脂潤滑條件下，應力為30Mpa左右時，取值如下：常溫（-25 ℃ ~＋60 ℃）0 .03 低溫（-40 ℃ ~＋40 ℃）0.055、支座可承受的水平力：縱向活動支座（ZX）橫橋向水平力為支座反力的10 % 固定支座（GD）承受水平力為支座反力的10 %

2015批發盆式橡膠支座GPZ(2009),北京GPZ(11)2.0(SX)鋼橡膠支座,盆式橡膠支座GPZ(2009),GPZ(11)2.0(SX)鋼橡膠支座.式支座是鋼構件與橡膠組合而成的新型橋梁支座， 與同類的其它型號盆式支座和鑄鋼輥軸支座相比，具有承載能力大、水平位移量大、轉動靈活等特 點，且重量輕，結構緊湊，構造簡單，建筑高度低，加工制造方便，節省鋼材，降低造價等優點， 是適宜于大垮橋梁使用的較理想的支座。本系列支座目前承載力為31個*別，承載力0.8MN-60MN，能滿足大型橋梁建造的需要。 2015批發盆式橡膠支座GPZ(2009),北京GPZ(11)2.0(SX)鋼橡膠支座,固定支座在各方向和單向活動支座非滑移方向的水平承載力均不小于支座堅向承載 力的10%?？拐鹦椭ё匠休d力不小于支座堅向承載力的20%。 支座轉動角度不小于0.02rad. 加 5201硅脂潤滑后，常溫型活動支座設計摩阻系數*小取0.03. 加5201硅脂潤滑后，耐寒型活動支座設計摩阻系數*小取0.06。

GPZ(Ⅱ)型盆式橡膠支座 　　構造特點與功能： 　　GPZ系列(Ⅱ)型盆式橡膠支座是GPZ系列的改進型號，其工作原理是利用被封閉在鋼制盆腔內的 橡膠塊，在三向受力狀態下具有流體的體積不可壓縮性的特點，將橋梁上部結構的反力可靠地傳遞 到墩臺上，并實現橋梁梁端的轉動，同時依靠聚四氟乙烯板與不銹鋼板之間的自由滑移，來適應橋 梁上部結構由于氣溫變化、混凝土徐變收縮等因素引起的水平位移，從而保證橋梁的使用安全。本產品適用于各類高等*公路橋梁、及其它大中型橋梁。 2015批發盆式橡膠支座GPZ(2009),北京GPZ(11)2.0(SX)鋼橡膠支座是由中交公路規劃設計院設計，根據交通部JT391－1999《公路橋 梁盆式橡膠支座》標準生產的，在原來GPZ系列盆式橡膠支座的基礎上，作了較大的改進，主要內容為： 　　a、2015批發盆式橡膠支座GPZ(2009),北京GPZ(11)2.0(SX)鋼橡膠支座設計承載力從原來的1000KN－50000KN擴大為0.8～60MN，*差從18*增至31*，擴大了 使用范圍； 　　b、常溫型活動支座設計磨擦系數*小取值原來的0.04下調到0.03。 　　c、2015批發盆式橡膠支座GPZ(2009),北京GPZ(11)2.0(SX)鋼橡膠支座轉角從原來的0.01164rad(40")擴大為0.02rad(1'0.8")。
