矩形板式坡形橋梁橡膠支座 公路鐵路板式盆式支座2018

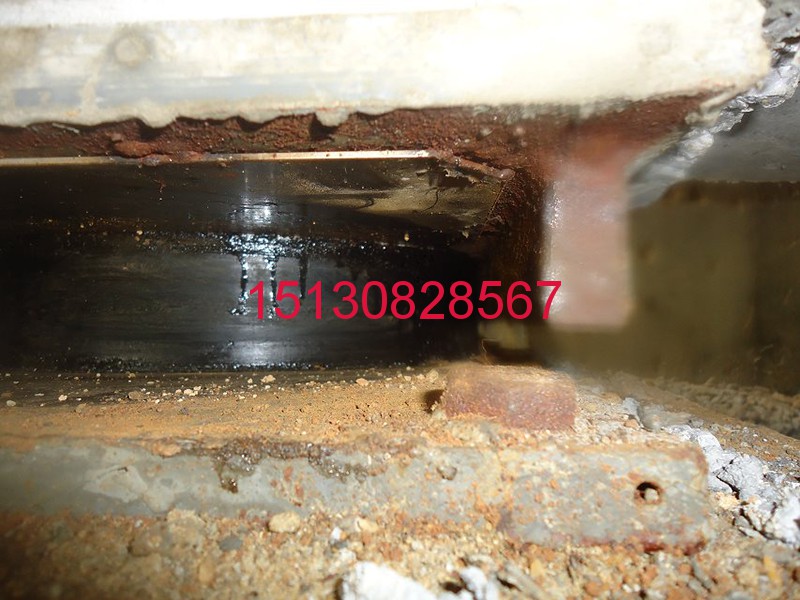

矩形板式坡形橋梁橡膠支座是將矩形支座的第*層中間鋼板改為楔形鋼板,其中楔形鋼板的坡度分別為:A-1.5%,B-2.0%,C-2.5%,D-3.0%,E-3.5%.其支座坡形與楔形鋼板*致.坡形橡膠支座克服了球冠支座和*般坡形支座使用時受力不均,容易脫空的缺點,提高了使用安全性.而且,它用于坡度大于10%的預制簡支橋梁除具有*般板式支座的性能外,還有構造簡單,安裝方便,在橋底不需要再設調坡楔形板節約投資等優點.

坡形橡膠支座的構造特點在使用坡形橡膠支座時,要當梁體縱坡I>1%時使用，*般板式橡膠支座安裝時，須在梁底與支座之間設置與橋梁坡度*致的楔形鋼板（或楔形混凝土墊塊），以保持支座平置。但該施工方法工藝復雜、費工費料。為設計及施工便利，我們研制生產了坡形橡膠支座時，它是在普通矩形、圓形板式及球冠圓板式支座或其四氟滑板式支座上表面加設了同橋梁坡度相*致的楔形構造，該楔形部分同支座本體是經*次模壓硫化而成的整體。

橋梁支座在橋梁結構中起著承上啟下的作用,它既要將作用于橋梁上部結構的全部荷載傳遞到墩臺上,又要保證作用于橋跨結構的水平力按設計要求合理地分配到墩臺上,使橋梁結構的實際受力情況與設計計算時的圖式相符。對于工程設計單位,如果支座在設計時若采用的設計參數不合理、選用的支座型式及結構不合理,會給使用中的橋梁結構帶來很大的附加應力和變形,不能滿足結構受力、變形的需要,還會直接影響橋梁結構的安全及使用壽命。任何*種新型橡膠支座的出現,都必須經過大量試驗取得確切數據后確定有關的設計參數,以指導設計人員正確地選用合適的產品。

隨著板式支座在橋梁上的廣泛應用，其產品重要性也日益受到重視。因此我們對支座的選用、布置、設計計算等方面進行了科學技術分析，目的就是讓用戶得到更好的產品。為此本著讓用戶放心精神,我們定期對坡形支座做了抗壓試驗和橡膠硬度試驗，在試驗的基礎上根據橡膠材料特性和橡膠支座行為特征基本理論，建立FEA模型，并對支座在軸心均布加載工況進行應力分析，結合支座抗壓試驗變形數據和支座內部應力分布規律證明該FEA模型基本正確，由計算結果可以看出在支座內部存在著應力分布不均勻的現象，同時還可看出坡形橡膠支座的圓周橡膠保護層具有減小支座內部剪應力的作用。

鐵路板式橡膠支座的選用方法如下：

我們知道：鐵路板式橡膠支座就是由多層橡膠片與加勁薄鋼板硫化、粘合而成，因為板式橡膠支座它有足夠的豎向剛度，能將上部構造的反力可靠的傳遞給墩臺，有良好的彈性，以適應梁端的轉動；又有較大的剪切變形能力，以滿上部構造的水平位移。

A、選擇哪種橡膠支座規格系列時，要將其支座承載力偏差范圍應控制在士10 ％。當GJZ、GYZ板式橡膠支座傾斜安裝時應滿足JTG D62第9 . 7 . 5 條要求。GJZF4、GYZF4支座應水平安裝，并應設置上、下鋼板。四氟板與不銹鋼板間應放5201 *2 硅脂潤滑油。安裝后*定要設置防塵罩。

B、在計算板式橡膠支座承載力時，應按有效面積（鋼板面積）計算；計算水平剪應力時，應按支座平面毛面積（公稱面積）計算 C、板式橡膠支座在安裝時應以短邊尺寸順橋向放置。

注:我公司生產的鐵路橋梁板式橡膠支座不僅技術性能優良，還具有構造簡單，價格低廉，無需養護，易于更換，緩沖隔震，建筑高度低等特點。近年來在*內許多大型鐵路橋梁上被廣泛應用。板式橡膠支座般可分為非加勁支座和加勁支座兩種。非加勁支座只有*層橡膠構成，在水平力的使用下能使橡膠支座能滿足水平位移的需要，但在豎向荷載作用下,支座的垂直壓縮變形過大，橡膠向側向膨脹，在四周產生較大的凸突，此處橡膠有較大的拉伸變形，而產生應力老化。這類支座在荷載較大的橋梁上很少采用。為了既可承受較大的垂直荷載，又能滿足支座水千位移量的要求，通常可用若千層橡膠片(厚度分別為5、8、11、15mm等)和薄鋼板(厚度分別為2、3、5mm等)為剛性加勁物組合而成(加勁物也可用帆布、鋼絲網或鋼筋)。將各層橡膠與鋼板之間經涂膠粘劑加壓硫化牢固地粘結成為一體。使板式支座在豎直荷載作用下，嵌入橡膠片之間的鋼板將約束橡膠的側向膨脹，從而使垂直變形相應減少，可大大提高支座的豎向剛度。此時支座的豎向變形.

*、公路橋梁板式橡膠支座(JT/T4)的工作原理

1、普通板式橡膠支座由多層橡膠片與加勁鋼板鋼板，且鋼板全部包在橡膠彈性材料內形成的橡膠支座。板式支座具有足夠的豎向剛度以承壓垂直荷載，能將上部構造的反力可靠地傳遞給墩臺，有良好的彈性，以適應梁端的轉動；又有較大的剪切變形以滿足上部構造的水平位移。

2、四氟乙烯板式橡膠支座是在普通板式橡膠支座上粘接*層厚1.5-3mm的聚四氟乙烯板而成。除具有普通板式橡膠支座的豎向剛度與彈性變形，能承受垂直荷載及適應梁端轉動外，因四氟乙烯與梁底不銹鋼板間的低摩擦系數（μ≤0.08）可使橋梁上部構造的水平位移不受限制。請參考:板式橡膠支座的應用范圍及四氟乙烯橡膠支座及安裝技術

二、公路橋梁板式橡膠支座代表及表示方法

根據橋梁板式橡膠支座的結構型式分類如下: 球冠圓板式橡膠支座(TCYB系列) 普通板式橡膠支座--- 矩形普通板式橡膠支座(GJZ系列) 圓形普通板式橡膠支座(GYZ系列) 板式橡膠支座圓形四氟板式橡膠支座(GYZF4系列) 聚四氟乙烯板式橡膠支座--- 矩形四氟板式橡膠支座(GJZF4系列) 球冠四氟板式橡膠支座(TCYBF4系列)

由于板式支座本身具有足夠的豎向剛度，可以滿足較大垂直荷載，并具有良好的彈性以適應梁端的轉動。還具有較大的剪切變形以滿足上部構造的水平位移；可以產生很好的防震作用，能減輕動載對上部構造與墩臺的沖擊作用。由于板式橡膠支座具有水平剪切的各向同性，能良好傳遞上部構造多的變形。在彎、斜橋的使用中優點突出。該產品除具有普通支座的功能外，還具有在梁端作用力作用時通過球形表面橡膠層調整受力**的位置，逐漸將力擴散到圓板式橡膠支座的鋼板和橡膠層，使支座受力均勻，尤其適用于斜交橋，立交橋等坡度橋的場所。

三、板式橡膠支座按膠種適用溫度分類如下:

a、氯丁橡膠: 適用溫度+60℃∽-25℃b、天然橡膠: 適用溫度+60℃∽-40℃ c、三元乙丙橡膠

四、板式橡膠支座的適用范圍

1、 普通板式橡膠支座適用于跨度小于30m、位移量較小的橋梁.不同的平面形狀適用于不同的橋跨結構,正交橋梁用矩形支座;曲線橋、斜交橋及圓柱墩橋用圓形支座.

2、四氟板式橡膠支座適用于大跨度、多跨連續、簡支梁連續板等結構的大位移量橋梁.它還可用作連續梁頂推及T型梁橫移中的滑塊.矩形、圓形四氟板式橡膠支座的應用非別與矩形、圓形普通板式橡膠支座相同.板式橡膠支座的安裝與施工方法

五、板式橡膠支座的安裝與施工方法

現澆梁安裝橋梁普通板式橡膠支座比較方便，在施工程序如下:保持墩臺墊石頂面清潔。如果支承墊石標高差距過大，可以用水泥砂漿進行調整。在支承墊石上按設計圖標出**，安裝時橡膠支座的**與支承墊石**線要吻合，以確保支座就位準確。當同*片梁需兩個或四個支座時，為方便找平，可以在支承墊石和支座之間鋪*層水泥砂漿，讓支座在橋梁體的壓力下自動找平。在澆注梁體前，在支座上放置*塊比支座平面稍大的支承鋼 板，鋼板上焊接錨固鋼筋與梁體連接，并把支承鋼板視作澆梁模板的 *部分進行澆注，按以上方法進行，可以使支座與梁底鋼板及墊石頂面全部密貼。

預制梁橡膠支座的安裝：安裝好預制梁橡膠支座的關鍵在于保證梁底在墊石頂面的平行、平整，使其和支座上、下表面全部密貼，不得出現偏壓、脫空和不均勻支承受力現象。施工程序如下：處理好支撐墊石，使支撐墊石標高*致。預制梁與支座接觸的底面要保持水平和平整。當有蜂窩漿和傾斜度時，要預先用水泥砂漿搗實、整平。

橡膠支座的正確就位先使支座和支承墊石按設計要求準確就位。架梁落梁時，T型梁的縱軸線要與支座**線重合；板梁、箱梁的縱軸線與支座**線相平行。為落梁準確，在架第*跨板梁或箱梁時，可在梁底劃好二個支座的十字位置**，在梁的端立面上標出兩個支座的位置**線的鉛直線，落梁時使之與墩臺上的位置**線相重合。以后數跨可依照第*跨梁為基準進行。在架梁落梁時要平穩，防止壓偏或產生初始剪切變形,大*可以參考鐵路橋梁板式橡膠支座規格表 。

在安裝T型橋梁時，若橡膠支座比梁筋底寬，則應在支座與梁筋底之間加設比支座大的鋼筋混凝土墊塊或厚鋼板做過渡層，以免支座局 部受壓，而形成應力集中。鋼筋砼墊塊或厚鋼板要用環氧樹脂砂漿和梁筋底貼合粘結。落梁后，*般情況下支座頂面與梁面保持水平。預應力簡支梁，其支座頂面可稍后傾；非預應力梁其支座頂面可略微前傾，但傾斜角度不得超過5"。

四氟乙烯滑板式橡膠支座又稱為“四氟滑板式支座(GJZF4、GYZF4系列)”，它就是在板式橡膠支座的表面粘復*層1.5mm-3mm厚的聚四氟乙烯板。本產品除具有GYZ系列橡膠支座的所有功能外，由于采用了聚四氟乙烯滑板使梁底不銹鋼板之間的摩擦系數變得很低，可以使橋梁上部構造的水平位移，不受橋梁支座本身剪切變形量的限制，能滿足*些橋梁的大位移量需要。該產品除具有球冠支座的功能外，還特別適用大位移量的橋梁。本產品1996年經衡水市技術監督局檢驗**并投入生產，近年來被廣泛用于本工廠，礦山，機械，電子，機械設備，廚房設備。

*、四氟板式橡膠支座的產品特點

四氟板式橡膠支座的產品特點具有構造簡單、價格低廉、無需養護、易于更換緩沖隔震、建筑高度低等特點，因而在橋梁界頗受歡迎,被廣泛使用。

二、四氟板式橡膠支座使用范圍

a.作活動支誶使用：主要用于跨度〉30米的大跨度橋梁簡支梁連續板橋、多跨連續梁橋。 b.作為滑塊塊使用連續梁頂推、T型梁橫移、大型設備滑移。

三、四氟板式橡膠支座荷載等*分為100KN-10000KN

四、橡膠支座規格

1、按交通部JTT4-93規格系列。 2、表面貼復的聚四氟乙烯板厚度分1.5毫米、2毫米、3毫米等。3、特殊規格可由用戶提出協商生產。 4、梁底鋼板和不銹鋼板可配套供應。

五、橡膠支座型號及適用氣溫

1、氯丁膠型：+60℃～25℃2、天然膠型：+60℃～--40℃ 3、三元乙丙膠型：+60℃～-45℃

二、 板式橡膠支座的分類及表示方法

1、 根據橋梁板式橡膠支座的結構型式分類如下:普通板式支座：球冠圓板式（TCYB系列）、矩形普通板式（GJZ系列）、圓形普通板式（GYZ系列）聚四氟乙烯板式：圓形四氟板式（GYZF4系列）、矩形四氟板式（GJZF4系列）、球冠四氟板式（TCYBF4系列）

2、 板式支座按膠種適用溫度分類如下:a、氯丁橡膠: 適用溫度+60℃∽-25℃ b、天然橡膠: 適用溫度+60℃∽-40℃c、三元乙丙橡膠: 適用溫度+60℃∽-45℃

三、普通板式橡膠支座的適用范圍

1、 *般來說：普通板式支座適用于跨度小于30m、位移量較小的橋梁.不同的平面形狀適用于不同的橋跨結構,正交橋梁用矩形支座;曲線橋、斜交橋及圓柱墩橋用圓形支座.

2、 四氟板式橡膠支座適用于大跨度、多跨連續、簡支梁連續板等結構的大位移量橋梁.它還可用作連續梁頂推及T型梁橫移中的滑塊.矩形、圓形四氟板式橡膠支座的應用非別與矩形、圓形普通板式橡膠支座相同。

3、球冠圓板橡膠支座：這是改進后的圓形板式支座。其中間層橡膠和鋼板布置與圓形板式支座完全相同，而在支座頂面用純橡膠制成球形表面，球面**橡膠*大厚度為4－13mm，球面邊緣15mm，以適應3％到4％縱橫坡下，梁與支座接觸面的**趨于支座的**。梁端反力通過球面表面橡膠逐漸擴散傳至下面幾層鋼板和橡膠層。在橡膠支座底面加*圈直徑D＝2.5mm的半圓形橡膠圓環，支座受力時首先由底部圓環變形壓密，調節底面受力狀況，以改善或避免支座底面脫空現象的產生，使支座底面受力均勻?！?/p>

4、坡形橡膠支座：我公司研制的坡形支座，能適應各種橋梁的縱橫坡。該品種是在圓板支座的基礎上改制成*種楔狀坡形支座。斜坡的角度依據橋梁的縱橫坡而制造，大大方便了橋梁的設計與施工，并有效的解除了粱、支座、墩臺三者之間的脫空現象，與球冠圓板支座相比有不受橋梁縱橫坡角度限制之優點。

圓形球冠板式橡膠支座與其它板式支座或盆式支座相比，具有靜剛度大的特點，在列車及大型汽車巨大自重及慣性力作用下，球冠支座僅產生極小變形，就能可靠地保證汽車、列車、特別是高速車運行的平順性。

由于球冠支座是通過球面?zhèn)髁Γ芰γ娣e大，并采用機種材料的優化組合，故與其他鉸結構支座相比（如搖擺支座、輥軸支座等），其體積和高度均大大減少，重量輕，便于安裝，并與同樣承載力的鋼支座相比造價較低。 產品適用溫度范圍大（-40℃～+70℃），耐久性好；不采用橡膠承壓，不存在橡膠老化對支座轉動性能的影響。

四氟乙烯滑板式橡膠支座安裝技術要求

A、支座應按設計支承**準確就位，梁底上鋼板與四氟橡膠支座上下面全部密貼，同*片梁端兩個四氟橡膠支座應置于同 *平面上，以避免出現橋梁支座偏心受壓，不均勻支承及個別脫空的現象。B、要在支座上加蓋不銹鋼板（厚度為3mm）和上鋼板（厚度為18mm），上鋼板的下平面采用機械加工成倒槽形。將不 銹鋼板卡進去，使其與上鋼板聯成*整體，落梁之前在上鋼板的上平面涂*層較厚的環氧樹脂與梁底間粘結。C、在支座的凹坑內，安裝時應充滿不會揮發的“295”硅脂作潤滑劑，以降低摩擦系數。與四氟板面接觸的不銹鋼板不允許有損傷、拉毛現象，以免增大摩擦系數損壞四氟板。上鋼板組 合，除不銹鋼板和上鋼板上平面不涂銹漆外，其余部位全部刷防銹油漆。支座與不銹鋼板的相對位置視安裝時的溫度而定，本橋設計移動量為4-6cm。

關于橋梁伸縮縫產品在橋梁上安裝時的步驟及注意事項：

1.當工程施工單位在安裝橋梁伸縮縫時，*旦發生碰撞變形，很難修復為**產品，所以在安裝的全過程中，*定要采取措施保護，嚴禁任何車輛通過。

2.*定要精心操作。如果出現現場不易調整，所以對伸縮縫的成品檢查*定要認真、仔細。不**不可運至現場。

3.在橋梁伸縮縫在安裝前，要與設計圖和現場核對位置、尺寸無誤后，再穩放入預留槽。要將橋上各接縫處縫隙*定要用聚苯乙烯泡沫板塞嚴，防止?jié)沧⒈Ｗo帶混凝土?xí)r灌入，使縫失效。同時，也不可將裝置內灌進混凝土，以免更換V形象膠帶時受阻。

4.在保護帶混凝土澆筑后，前7-8日*定要及時灑水養護，以利強度增長和防止裂縫出現。

關于公路橋梁伸縮縫的施工安裝工藝的詳細說明

公路橋梁伸縮縫施工安裝質量的好壞直接影響其使用壽命及路面的平整度，為此必須嚴格按照正確的伸縮縫施工工藝進行施工安裝，對于伸縮縫在運輸、存放與安裝中注意的事項也要注意,步驟如下：

1、如要在先攤鋪路面后裝伸縮縫,為保證路面良好的平整度，應該先攤鋪路面，然后開槽安裝伸縮縫。攤鋪路面之前，必須首先清理預留間隙并嵌填泡沫板，再用砂袋或*配砂石袋填實槽口?；靥顦?biāo)高以控制瀝青不會污染預埋鋼筋為宜，目的在于防止攤鋪設備壓壞預埋鋼筋，便于路面連續攤鋪。橋面的切縫、清槽按預留的槽口寬度用切縫機對路面的油面層進行切縫。切縫時應注意保持路面切口完好，無啃邊現象。切縫后及時清除槽內瀝青混凝土及填料，鑿毛槽口內混凝土表面。這*系列工序非常重要，它將影響混凝土的澆筑質量。

2、在安裝時,下縫前應認真檢查槽內預埋鋼筋，若發現裂縫或折斷，位置不當或間隙過大，必須采取補救措施。要保證沿縫方向每米范圍內至少有1根預埋鋼筋與毛勒伸縮縫的錨環牢固焊接。應該認真檢查XF型橋梁伸縮縫質量，若發現變形或兩鋼梁間距不*致時，應進行修整。必要時，還應根據安裝時的環境溫度調整毛勒伸縮縫的鋼梁間距。應將XF型橋梁伸縮裝置緩緩放入槽內，使縫**線與實際預留縫**線相重合，偏差不得超過10mm，同時使鋼邊梁內邊保持垂直。XF型橋梁伸縮縫就位后，應根據縱、橫坡和標高調整其鋼梁頂面比相鄰瀝青混凝土路面低1～2mm，不得超出路面標高。

3、在焊接先點焊部分預埋鋼筋和錨環鋼筋，臨時固定其位置。經檢查符合質量要求后方可將錨環鋼筋與預埋鋼筋焊牢，之后，即可拆除XF型 橋梁伸縮縫的裝 配夾具。對于立模、澆混凝土立模應注意模板密封，切忌水泥漿漏入支撐箱，影響支承部件和控制系統的正常工作。澆筑混凝土之前，在錨環內應插入*定數量縱向鋼筋；在鋼邊梁水平肢上加鋪*層鋼筋網；在支撐箱底板上設置雙層防震鋼網。應采用低收縮、快硬、早強混凝土，其標號不得低于上部結構混凝土標號。特別注意錨板、錨環及橫梁支撐箱下面的混凝土密實。在混凝土養護期內，禁止*切車輛通行。

SGF120橋梁伸縮縫采用擠出成型的Q345（ASTM　A709 Grade50）型鋼，強度高。型鋼為齒型結構，增加了伸縮量，提高了行車平穩，適用于高速公路及城市道路的橋梁伸縮縫，并能較好地適應橋梁的縱向位移。此種伸縮縫的伸縮量為0～120mm，介于80mm與160mm的伸縮量之間，避免使用伸縮縫的伸縮量為80mm的伸縮裝置而造成行車不平穩，以及采用伸縮量160mm的伸縮縫而增加工程造價的問題。采用的錨固系統與GQF－MZLⅡ80相同，適用于各種梁端結構，其預留槽（包括鋪裝層）高度≥150mm。將W型氯丁橡膠伸縮密封條嵌入型鋼內，防水、防塵性能佳。產品的表面防腐采用熱鍍鋅工藝，防腐壽命長。產品在廠內整體定位組裝，現場安裝方便。

對于公路橋梁伸縮縫施工安裝質量的好壞直接影響其使用壽命及路面的平整度，為此必須嚴格按照正確的伸縮縫施工工藝進行施工安裝，對于伸縮縫在運輸、存放與安裝中注意的事項也要注意,步驟如下：

1、如要在先攤鋪路面后裝伸縮縫,為保證路面良好的平整度，應該先攤鋪路面，然后開槽安裝伸縮縫。攤鋪路面之前，必須首先清理預留間隙并嵌填泡沫板，再用砂袋或*配砂石袋填實槽口?；靥顦?biāo)高以控制瀝青不會污染預埋鋼筋為宜，目的在于防止攤鋪設備壓壞預埋鋼筋，便于路面連續攤鋪。

2、橋面的切縫、清槽按預留的槽口寬度用切縫機對路面的油面層進行切縫。切縫時應注意保持路面切口完好，無啃邊現象。切縫后及時清除槽內瀝青混凝土及填料，鑿毛槽口內混凝土表面。這*系列工序非常重要，它將影響混凝土的澆筑質量。

3、在安裝伸縮縫時,下縫前應認真檢查槽內預埋鋼筋，若發現裂縫或折斷，位置不當或間隙過大，必須采取補救措施。要保證沿縫方向每米范圍內至少有1根預埋鋼筋與毛勒伸縮縫的錨環牢固焊接。應該認真檢查XF型橋梁伸縮縫質量，若發現變形或兩鋼梁間距不*致時，應進行修整。必要時，還應根據安裝時的環境溫度調整毛勒伸縮縫的鋼梁間距。應將XF型橋梁伸縮裝置緩緩放入槽內，使縫**線與實際預留縫**線相重合，偏差不得超過10mm，同時使鋼邊梁內邊保持垂直。XF型橋梁伸縮縫就位后，應根據縱、橫坡和標高調整其鋼梁頂面比相鄰瀝青混凝土路面低1～2mm，不得超出路面標高。

4、在焊接先點焊部分預埋鋼筋和錨環鋼筋，臨時固定其位置。經檢查符合質量要求后方可將錨環鋼筋與預埋鋼筋焊牢，之后，即可拆除XF型橋梁伸縮縫的裝 配夾具。

5、對于立模、澆混凝土立模應注意模板密封，切忌水泥漿漏入支撐箱，影響支承部件和控制系統的正常工作。澆筑混凝土之前，在錨環內應插入*定數量縱向鋼筋；在鋼邊梁水平肢上加鋪*層鋼筋網；在支撐箱底板上設置雙層防震鋼網。應采用低收縮、快硬、早強混凝土，其標號不得低于上部結構混凝土標號。特別注意錨板、錨環及橫梁支撐箱下面的混凝土密實。在混凝土養護期內，禁止*切車輛通行。

XF橋梁伸縮縫是由縱梁、位移控制箱、支承橫梁、壓緊支座、承壓支座、錨固板、錨固環、滑塊等幾部分構成的。伸縮縫支承橫梁采用斜向布置方式，每個位移控制箱只設*根支承橫梁，壓緊支座和承壓支座采用盆式橡膠支座的結構，將橡膠置于盆式鋼環內，橡膠不與空氣接觸，不公大提高了橡膠的抗老化性能，而且由于橡膠處于三維受力狀態，其體積幾科不能變，所以支座的預壓力不會消失。另外，位移控箱內的支座軸端設計成球面，當伸縮裝置使用于坡橋時，可以靠球面的擺動適應伸縮置兩側的高度變化，從而使伸縮縫適應坡橋的能力大提高。 XF大位移量橋梁伸縮縫具有設計合理，外形美觀，強度高，位移量大，同步性能好，伸縮阻力小，行車平穩，防水性能好，使用壽命長等特點，是*種理想的橋梁伸縮裝置。當我們在橋梁設計時，應設置預留槽。預留槽內還應設置預留鋼筋，預設鋼筋與梁體混凝土的錨固應符合有關規定。

XF橋梁伸縮縫是*種新型的大位移量橋梁伸縮縫產品，它是我公司與**鐵道部科學研究院共同研制的*種新產品，該產品引進、吸收消化了*外多種伸縮縫產品的優秀特點，是**八五期間重點科研項目，并填補了*內大位移量伸縮縫產品的**，目前在*內同類伸縮產品處于*內領先水平，廣泛用于*內大中型橋梁建筑中，深受好評。此種伸縮縫施工安裝質量的好壞直接影響其使用壽命及路面的平整度，為此必須嚴格按照正確的施工工藝進行安裝。

XF橋梁伸縮縫安裝與施工方法：

1、首先要求攤鋪路面后裝伸縮縫,為保證路面良好的平整度，應該先攤鋪路面，然后開槽安裝伸縮縫。攤鋪路面之前，必須首先清理預留間隙并嵌填泡沫板，再用砂袋或*配砂石袋填實槽口?；靥顦?biāo)高以控制瀝青不會污染預埋鋼筋為宜，目的在于防止攤鋪設備壓壞預埋鋼筋，便于路面連續攤鋪。

2、在橋梁上切縫、清槽按預留的槽口寬度用切縫機對路面的油面層進行切縫。切縫時應注意保持路面切口完好，無啃邊現象。切縫后及時清除槽內瀝青混凝土及填料，鑿毛槽口內混凝土表面。這*系列工序非常重要，它將影響混凝土的澆筑質量。

3、就位后安裝XF型橋梁伸縮縫,下縫前應認真檢查槽內預埋鋼筋，若發現裂縫或折斷，位置不當或間隙過大，必須采取補救措施。要保證沿縫方向每米范圍內至少有1根預埋鋼筋與毛勒伸縮縫的錨環牢固焊接。應該認真檢查XF型橋梁伸縮縫質量，若發現變形或兩鋼梁間距不*致時，應進行修整。必要時，還應根據安裝時的環境溫度調整毛勒伸縮縫的鋼梁間距。應將XF型橋梁伸縮裝置緩緩放入槽內，使縫**線與實際預留縫**線相重合，偏差不得超過10mm，同時使鋼邊梁內邊保持垂直。橋梁伸縮縫就位后，應根據縱、橫坡和標高調整其鋼梁頂面比相鄰瀝青混凝土路面低1～2mm，不得超出路面標高。

4、要求焊接先點焊部分預埋鋼筋和錨環鋼筋，臨時固定其位置。經檢查符合質量要求后方可將錨環鋼筋與預埋鋼筋焊牢，之后，即可拆除XF型 橋梁伸縮縫的裝 配夾具。

5、關于橋梁立模、澆混凝土立模應注意模板密封，切忌水泥漿漏入支撐箱，影響支承部件和控制系統的正常工作。澆筑混凝土之前，在錨環內應插入*定數量縱向鋼筋；在鋼邊梁水平肢上加鋪*層鋼筋網；在支撐箱底板上設置雙層防震鋼網。應采用低收縮、快硬、早強混凝土，其標號不得低于上部結構混凝土標號。特別注意錨板、錨環及橫梁支撐箱下面的混凝土密實。在混凝土養護期內，禁止*切車輛通行。
