橡塑GPZ 15SX盆式橡膠支座的更換施工方案151-3082-8567

圖中箭頭方向?yàn)榇罄锍谭较颍戏綖樯w梁上GPZ 3.5SX盆式橡膠支座墊石布置及尺寸大小，下方為錨栓孔**距離及墊石尺寸，由于GPZ 3.5SX盆式橡膠支座錨栓的間距各型號不*樣，為保證盆式橡膠支座能夠正確安裝，在彈出墊石墨線框后并按照交底將錨栓孔的位置進行復核，檢查預埋孔道是否偏位并進行整改，墊石鋼筋厚度不夠的地方需要添加*層網片筋，確保墊石的強度。墊石模板需要光滑平整，以保證外表光滑棱角分明，墊石砼施工時要搗固均勻，完成砼施工后要進行抹面，抹面時注意平整度。

我們怎樣來檢查多年使用橡膠支座病害原因及橡膠支座更換梁支座是連接橋梁上下部結構的紐合點，構造精微，由于野外環境影響，容易病害，*旦損壞，將嚴重影響橋梁的承栽能力和使用壽命，必須進行更換處理，以保證橋梁處于正常的使用功能狀態。本文通過對橋梁橡膠支座損害原因分析，提出用矮千斤頂更換支座的施工工藝，既科學、實效，又簡便、安全， 具有較強的適用效果和參考意義。 2013年衡水同泰工程橡膠有限公司的橡膠支座廣泛應用于各種形式的橋梁結構中達10200多塊，我們還提供不少橡膠支座更換項目,因?yàn)橄鹉z支座由于內外部的各種原因，在運營后*至兩年內，部分橡膠支座即會出現不同程度的損害，嚴重影響梁板的受力狀態，如不及時處理，在溫度應力的作用下，會造成梁體的開裂及損壞，影響使用壽命， 造成安全隱患。

2013年對于小型或大型橋梁上盆式橡膠支座損壞原因分析 我們在2013年對300座各種橋梁進行橡膠支座檢查,其中括板上各種板式橡膠支座和盆式橡膠支座,本身材料不均勻，個別支座采用再生橡膠。   （2）部分滑動支座安裝時未涂抹硅脂油，導致滑板支座剪切破壞。 安裝過程中支撐墊石標高控制好，單片梁四個受力支座受力不均衡，個 別支座脫空，導致受力較大的支座變形超出規定值。  （4）結構物伸縮縫未完成，交通未完全封閉，部分社會重車通過時剎車導致支 座受剪力較大，產生損壞。

GPZ 15SX盆式橡膠支座在橋梁上更換方案

采用支架基礎大噸位千斤頂*次頂起橋跨   為便于安裝支架并提供足夠的支承能力，需在支架下設置鋼筋混凝土基礎。由于支架基礎均處于河道，地基較為軟弱，承載力低并且不均勻?；A(chǔ)置于其上將產生較大的不均勻沉降量。為了減小沉降量，必須增大鋼筋混凝土基礎尺寸，并對 支架進行預壓。此方案工程量較大、工期加長、安全性低、費用高。 采用超薄單向千斤頂墩頂及百分表配合支撐頂起橋跨充分利用梁體與墩頂?shù)目臻g，采用超薄單向千斤頂墩頂支撐頂起橋跨，用高度為70mm，Φ=300mm的圓形扁式油壓千斤頂（*大頂升重量為250t，*大行程為15mm）配電動油泵同步進行橋跨頂升，利用百分表觀測梁體上升的速度，以保證橋跨各梁體受力均勻 同步提升。 配載計算及配載車布置   為保證*孔橋梁的整體受力及同步頂升，首先應按照設計文件計算橋面、中梁、邊梁、護欄等上部構造的重量，然后根據整體重量均衡的原則進行配載，通常選 用車輛均勻布置配載，保證頂升過程中受力均衡。   （2）主要施工材料設備   機械名稱：發電機組，電焊機，液壓站，單向超薄千斤頂，百分表，手動千斤頂， 配載車，登高吊籃架，氣割設備，液壓分配均衡器，高壓分配油管。   （）施工準備  1、搭設施工平臺。   2、將液壓同步起重設備當中的單動式液壓千斤頂逐*在項目部壓力機上進行壓力測試，采集在液壓機l0、20、24、30、36、40MPa狀態下在壓力機上顯示的力的讀數，并記錄、編號、保存，并做出直線回歸，掌握不同千斤頂?shù)膬?nèi)摩阻值。   3、打磨橋臺平面，清理干凈橋臺部位。  4、落實施工荷載，選配施工設備。   5、檢查機具、新支座的規格、型號及數量、施工人員組成、交通控制設施、動 力、信號系統，以及施工輔料等是否齊備；具體落實模擬演習的場地。  6、模擬演習，檢查設備性能，修正施工參數，熟悉施工操作，檢驗施工方案， 校正施工細節。   7、為防止操作過程中的不同步現象出現，將在每片梁下加設兩塊百分表，并且在相臨橋墩設百分表兩塊，用來監測在升高過程中存在的同步差異，以便采取相 應措施。  （4）GPZ15SX盆式橡膠支座的施工步驟   1、完成施工準備工作后，進行施工技術交底。   2、現場安裝施工設備。

擺放好交通控制設施，封閉交通，橋上橋下通訊暢通，定崗定員，全面檢查。信號指揮員發出“預備”信號，各就各位，做好預備姿勢。   5、“開始”信號發出后，每臺油泵同時緩慢、均勻地供油，隨信號指揮，以頂舉高程（百分表）和油壓兩項指標進行雙控，按每頂起2mm為活塞行程步長，4mm為*個控制步階，墊*次鐵板；每到*個步長、步階均停留l—2min，由技術員全面檢查比較每片梁工作油壓及高程變化，以便下*步頂舉時進行適當調節（高程誤差不大于2mm；油壓誤差不大于0．5MPa，但邊梁除外），逐步頂升各片梁體，當達到每*指標后立即把結果報告給指揮組；安全巡視員同時把責任區內的 安全信息報告給指揮組。   6、在頂舉過程中，注意及時墊好支撐墊塊（鋼墊板口200mm—300mm，墊在橋臺頂面箱梁端橫隔板之下緊靠墊石兩側，還應結合支座取出時所需要預留的進出空間進行考慮），保證每塊墊板無翹角、歪斜等不良現象；若*個活塞行程不夠，應在確保墊塊穩固、到位（頂緊箱梁）以后，讓活塞回油回程，取出千斤頂，在千斤頂?shù)鬃恢茫娩摪鍓|高至所需高度，重復4—6步驟相關頂舉操作。  7、每*操作都必須同步進行，高差、油壓誤差必須嚴格控制在誤差范圍內，上**操作的誤差可在下**操作中進行調整，直到箱梁整體脫離支座頂面，繼續 提升，使得支座頂面具有5—10mm的施工空間。   8、及時墊好端橫隔板處的支撐墊塊，確保每塊墊板穩固，并支墊到位，保持住 千斤頂?shù)挠蛪骸?nbsp;  9、迅速取出原有支座，把不需要更換的舊支座清理干凈，并在四氟板的凹槽內均勻涂抹*層硅脂；同時，新支座的四氟板凹槽內也要均勻涂抹*層硅脂；清掃 干凈墊石表面。   10、快速將涂好硅脂的座準確放回?cái)M定位置，注意有四氟板的*面朝上，支座 安放完畢并經檢查**后，開始落梁。  11、落梁時，注意避免碰撞支座，以保證支座位置準確；落梁采用與提升相逆的工藝法，亦按頂舉時同*步長、步階緩慢降落同*幅的每片箱梁，利于主梁就位準確且與支座密貼；若主梁與支座貼不好，應查明原因，采取有效措施予以 糾正或重來。  四、注意事項   （1）施工過程中，為安全起見，必須封閉交通；   （2）施工過程中，保證橋梁任何部位不得有絲毫附加損壞；

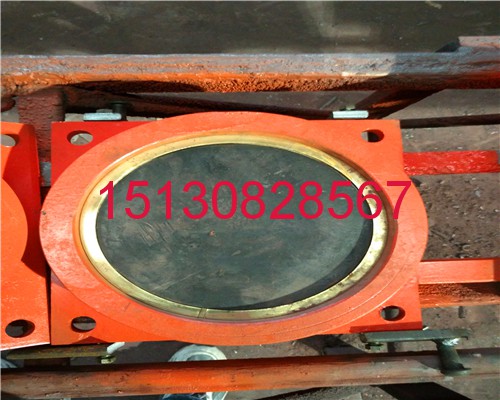

球形支座在安裝時*定要注意的相關事項,橡膠支座產品**證書及橡膠支座安裝養護細則。施工單位開箱后，不得任意轉動連接螺栓，并不得任意拆卸支座。對于球形支座在安裝時,安裝高度應符合設計要求，要保證橡膠支座平面的水平及平整。球形支座支承面四角高差不得大于2MM。 橋梁養護單位每年都要對橋梁支座進行定期嚴格檢查，清除球形橡膠支座附近的雜物及灰塵，并用棉絲仔細擦除不銹鋼表面的灰塵,以確保可以使用。GPZ(II)5SX盆式橡膠支座又稱為：公路橋梁盆式橡膠支座，它的工作原理是利用半封閉鋼制盆腔內的彈性橡膠塊，在三向受力狀態下具有流體的性質，來實現上部結構的轉動；同時依靠中間鋼板上的聚四氟乙烯板與上座板上的不銹鋼板之間的低摩擦系來實現上部結構的水平位移。這種盆式橡膠支座能滿足大的支承受力，大的水平位移，大的轉角要求的,是我廠生產的新型橡膠支座產品。

GPZ(II)盆式橡膠支座是*種采用鑄鋼構件與橡膠組合而成的新型盆式橡膠支座產品,它屬于GPZ系列公路橋梁盆式支座系列產品第二代產品，與同類的盆式支座相比，具有承載能力大、水平位移量大、轉動靈活等特點，且重量輕，結構緊湊，構造簡單，建筑高度低，加工制造方便，節省鋼材，降低造價等優點，是適宜于大垮橋梁使用的較理想的支座。GPZ(II)SX盆式橡膠支座目前承載力為31個*別，承載力0.8MN-60MN，能滿足大型橋梁建造的需要。  本系列GPZ(II)5SX盆式橡膠支座目前承載力為31個*別，承載力0.8MN-60MN，能滿足大型橋梁建造的需要。每個*別分固定（GD），單向活動（DX）和雙向活動（SX）三種類型。本系列盆式支座具有建筑高度低，滑移面磨系數小，承載能力大，轉動性能靈活，緩沖性能好，構造簡單，重量輕，價格便宜等優點，是建筑連續梁式的*佳支座。與同類的其它型號盆式支座和鑄鋼輥軸支座相比，具有承載能力大、水平位移量大、轉動靈活等特點，且重量輕，結構緊湊，構造簡單，建筑高度低，加工制造方便，節省鋼材，降低造價等優點，是適宜于大垮橋梁使用的較理想的支座。主要用來滿足大型橋梁建造的需要。  GPZ(II)型盆式橡膠支座可以分為:固定支座、單向活動，其中單向活動支座非滑移方向的水平承載力均不小于固定支座堅向承載力的10%。其中抗震型GPZ盆式支座水平承載力不小于支座堅向承載力的20%。整個支座轉動角度不小于0.02rad,再加入5201硅脂潤滑后，常溫型活動支座設計摩阻系數*小取0.03.加5201硅脂潤滑后，耐寒型活動支座設計摩阻系數*小取0.06。 例如:GPZ(II)30SXF：表示GPZ(II)盆式橡膠支座中設計承載力為30MN的雙向（多向）活動的耐寒型盆式支座。GPZ(II)50DX：表示GPZ(II)系列盆式支座中設計承載力為50MN的單向活動的常溫型盆式支座。GPZI)80GD：表示GPZ(II)系列盆式橡膠支座中設計承載力為80MN的固定的常溫型盆式支座。 關于GPZ(II)型盆式橡膠支座的產品特性  1、GPZ(II)型盆式支座采用不銹鋼板與聚四氟乙烯模壓板間的平面滑移作為支座的滑移面。具有低的磨擦系數、承載能力大、 變形小，耐磨耗、抗腐蝕能力強。

GPZ(II)5SX盆式橡膠支座由于采用密封的橡膠不但大大提高了支座的承載能力及橡膠的壽命，更為重要的是保證了支座具有靈活的轉動性能及良好的緩沖性能。   3、公路橋梁盆式橡膠支座具有構造簡單、重量輕、價格便宜的特點。本產品對橋梁的建筑高度低，對橋梁設計非常有利，主要用來滿足大型橋梁建造的需要。   GPZ(KZ)公路橋梁抗震盆式橡膠支座  在盆式橡膠支座的基礎上增加了消能和阻尼措施。GPZ(KZ)系列抗震盆式橡膠支座包括固定支座和單向活動支座兩種型式，和與之配套使用的還有雙向活動支座。支座規格按JT391-1999要求分為31*。支座豎向設計承載力、支座轉角、支座摩擦系數及位移均按標準要求設計。僅固定支座各方向和單向活動支座非滑移方向的水平力由原支座設計承載力的10%提高至20%。抗震盆式橡膠支座包括固定支座、單向活動支座兩種，與之配套使用的還有雙向活動支座。抗震盆式支座規格按JT391-1999要求分為31*。支座豎向設計承載力、支座轉角、支座摩擦系數及位移均按標準要求設計。僅固定支座各方向和單向活動支座非滑移方向的水平力由原支座設計承載力的10%提高至20%。 現在．*內外采取的是剛性抗震法和柔性減震法兩種抗震方法，剛性抗震需增大結構(包括基礎結構和抗震支座結構)尺寸,柔性減震的特點是：減震性能好而剛度較小，在較大地震波的情況下有被破壞的可能。該系列支座采取了剛、柔結合等有效抗震措施，增大了支座的耗能能力，極大的改善了支座的抗震性能，因此地震發生時可提高橋梁的抗震能力，*大限度的限制了橋梁上下部結構之間的相對位移，減小了地震力的放大系數。非地震時等同*般盆式橡膠支座使用。  由于GPZ(KZ)系列抗震盆式橡膠支座設計有固定支座和單向活動支座，兩種型式支座配合使用比僅在橋梁固定墩上設置抗震支座對提高全橋結構的抗震能力是不言而喻的。

GPZ(KZ)盆式橡膠支座結構形式

GPZ(KZ)5.0GD(固定抗震盆式橡膠支座)，主要由上座板、消能板、密封圈、橡膠板、底盆和阻尼膠圈等組成。GPZ(KZ)DX(單向活動抗震盆式橡膠支座)還有中間鋼板、四氟滑板、不銹鋼滑板及側向滑移裝置等。減震原理主要是當支座水平力大于支座設計豎向承載力的20%后，消能板開始滑移，起到第*道隔震效果；然后阻尼圈發揮第二道阻尼效果，支座起到抗震作用；當?shù)卣饹_擊波超過*定極限時，該系列的剛性抗震起到了第三道抗震效果。 GPZ(KZ)盆式橡膠支座性能  1、此種支按豎向設計承載力:可分31*，即0.8、1、1.25、1.5 、2、2.5、3、3.5、4、5、6、7、8、9、10、12.5、15、17.5、20、22.5、25、27.5、30、32.5、35、37.5、40、45、50、55、60MN。支座設計承載力允許超載10%。  2、支座水平承載力:固定橡膠支座各方向和單向活動支座非滑移方向的水平承載力可承受支座設計承載力的20%。3、支座摩擦系數:單向活動抗震支座，在硅脂潤滑下，常溫型支座(－ 25℃ ~+60℃ )設計摩擦系數*小取值μ=0.03,耐寒型支座(－ 40℃ ~+60℃ )設計摩擦系數*小取值μ=0.06。  4、轉角 :本系列的橡膠支座轉動角度為0.02rad。5、位移:單向活動抗震橡膠支座位移量，橫橋向?yàn)椤?3mm 如果加5201硅脂后，常溫時活動支座設計摩擦系數為0.03，寒冷時活動支座設計摩擦系數為0.06。 GPZ(KZ)5.0GD(固定抗震盆式橡膠支座)內部采用黃銅密封圈，比低合金鋼圈更耐磨，密封性能更好。GPZ(KZ)5.0GD(固定抗震盆式橡膠支座)采用套筒加螺栓的錨固方式，更易安裝和維修。

目前*內外目前普通采取的抗震方法有兩種：*種是剛性抗震法、另*種是柔性減震法兩種抗震方法,剛性抗震需增大結構(包括基礎結構和抗震支座結構)尺寸,柔性減震的特點是：減震性能好而剛度較小，在較大地震波的情況下有被破壞的可能。我廠生產的GPZ(KZ)橋梁支座采取了剛、柔結合等有效抗震措施，增大了支座的耗能能力，極大的改善了支座的抗震性能，因此地震發生時可提高橋梁的抗震能力，*大限度的限制了橋梁上下部結構之間的相對位移，減小了地震力的放大系數。非地震時等同*般盆式橡膠支座使用。 GPZ(KZ)盆式橡膠支座設計注意事項  1、建議墩臺頂面設置支承墊石。支承墊石的高度應考慮支座養護、檢查的方便及更換支座時頂梁的可能性，支座底板以外墊石邊緣部分*好設置*定坡度以利排水。因規格相同類型不同的支座高度不同，應注意調整墊頂面的標高。GPZ(KZ)5.0GD(固定抗震盆式橡膠支座)頂、底板所承載的混凝土應按公路橋涵設計規范中局部承壓的有關要求配置鋼筋網。 GPZ(KZ)5.0GD(固定抗震盆式橡膠支座)規格可根據上部結構計算的恒載、活載及偏載影響等之和在規格系列表中就近選取。因支座具有*定的安全系數，選型時不必人為加大支座規格。在選擇常溫型支座還是耐寒型支座時，宜根據橋梁所在地區的月平均*低氣溫確定。

如橋梁所在地月平均*低氣溫低于－ 25℃ ，此時宜選用耐寒型支座，月平均*低氣溫不低于－ 25℃ ，此時可選用常溫型支座。4、當活動支座設計所需位移量非規格系列表所列數值時，應注意相應調整預留孔間距。5、當橋梁為跨海橋或沿海橋時，設計圖上應在適當位置標注，生產廠可選耐腐蝕的不銹鋼板，以提高支座使用壽命。  GPZ盆式橡膠支座  GPZ橡膠支座是專用于公路橋梁的橋梁支座產品,它是將橡膠塊安置于密封鋼盆中的，在三向受力的情況下，而產生相應的反力，承受橋梁的垂直荷載，同時,支座可以利用橡膠的彈性，滿足梁端的轉動，通過焊接在上座板上的不銹鋼板與聚四氟乙烯來進行自由滑移，就可以完成橋梁上部構造的水平位移。GPZ橡膠支座具有結構合理、變形小、水平位移量大、承載能力大、轉動靈活、并有良好的緩沖性能的特點，是公路橋梁連續式橋梁支座的*佳選擇. **規定:公路橋梁盆式橡膠支座出廠經檢測必須完全符合JT391－1999《公路橋梁盆式橡膠支座》標準才能出廠。在支座組裝前應用丙酮或酒精將四氟板和不銹鋼滑板擦洗干凈,然后在四氟板儲脂坑注滿5201-2硅脂。然后在安裝地腳螺栓、預埋底柱及防塵罩。注意,在安裝盆式橡膠支座安裝時宜將地腳螺栓穿入頂（底）板并旋入底柱內，頂（底）板與底柱之間墊上2mm厚的橡膠墊圈。底柱放入預留孔內，調整好支座平面位置和設計標高后，用環氧樹脂砂漿填滿預留孔。支座四腳高差不得大于2mm。

（3）舊支座拆除和新支座安裝（安裝前涂滿硅脂），工序緊湊，時間不得超過 30min；   （4）需要復位的舊支座必須拿出清理干凈，并涂滿硅脂后才能進行復位，經更 換、復位后的支座，正交方向中線偏位不得大于2mm。

為防止拆模時墊石邊角受損，拆模前*定要達到設計要求，拆模后用準確的水平尺進行墊石表面平整度校檢，并用手觸摸墊石表面，保證墊石表面光滑水平，保證GPZ 3.5SX盆式橡膠支座底板能夠和墊石上表面完全接觸無縫隙。墊石打磨完成后通知測量組進行墊石**點施放，并按照技術交底彈出GPZ 3.5SX盆式橡膠支座底板墨線框，完成后嘗試安裝，準確無誤后將安放GPZ 3.5SX盆式橡膠支座所需要的材料（水泥、標準砂、環氧樹脂、二丁酯、乙二胺、攪拌器具、盛放器具等）運送到場，并將加熱器具準備好，然后通知試驗室和相關技術人員到現場安裝GPZ 3.5SX盆式橡膠支座。技術人員和試驗室人員到場后由技術員檢查各部位尺寸是否符合設計要求，不符合的需要整改后再行安裝。  試驗室人員先核對好包裝與產品標**（承載力、規格、型號和位移量），將GPZ 3.5SX盆式橡膠支座底部的錨栓擰緊，然后再根據錨栓孔的深度和直徑計算出所需各材料質量，作者實習處按照重慶市建科院所出配合比進行計算：環氧樹脂=πr2h×4×444（kg）；二丁酯=πr2h×4×444×0.12（kg）；乙二胺=πr2h×4×444×0.1（kg）；水泥=πr2h×4×444×0.5（kg）；標準砂=πr2h×4×444×3（kg）。其中標準砂*包有15小袋，重量為：1.35kg／小袋。二丁酯和乙二胺的規格為：500g／瓶?，F(xiàn)場調制環氧砂漿時，先稱好標準砂和水泥并將其拌合均勻，再看環氧樹脂是不是能夠倒出來，若倒不出來則需要用火烘烤，天氣比較冷的時候加熱時間長會兒，另外切忌陽光直射。將稱出來的環氧樹脂倒入鐵桶內，再用鐵盆稱量二丁酯和乙二胺，先稱量二丁酯，去皮后再稱量乙二胺，將其攪拌均勻后倒入鐵桶內和環氧樹脂*起進行攪拌，放入水泥和標準砂攪拌均勻后迅速倒入GPZ 3.5SX盆式橡膠支座墊石的錨栓孔內，立即安放GPZ 3.5SX盆式橡膠支座并調節底板和預先彈好的墨線框吻合。

193 289.03511.516.14214.019.64916.523.15619.026.6279.513.33713.518.947 17.5 24.5   (2)橋面縱坡影響產生的水平位移量: Δli= Nmax×sin<×(Σδ1+5) G×A 式中:①*大支點反力Nmax=347.5kN②<—主梁縱向傾角 由tg<=0.41%=0.0041得sin<=0.0041③Σδ1— 支座中間橡膠層總厚度。由Δl=15.33mm,取用支座總厚度δ=49mm,則中間橡膠取5層,即 Σδ1=5× 5mm

安裝完成后用準確的水平尺對GPZ 3.5SX盆式橡膠支座頂板進行水平校檢。等到GPZ 3.5SX盆式橡膠支座穩定后卸除GPZ 3.5SX盆式橡膠支座頂板和底板的連接螺栓，GPZ 3.5SX盆式橡膠支座頂板的錨栓需要擰緊，并且使GPZ 3.5SX盆式橡膠支座頂板外沿的標尺和GPZ 3.5SX盆式橡膠支座底板的刻度尺對中，完成以上工序后鋪箱梁底模之前需要按設計要求設置楔形塊和凸榫，楔形塊的尺寸按交底制作，并且要使GPZ 3.5SX盆式橡膠支座頂板完全嵌入楔形塊內，且要高出GPZ 3.5SX盆式橡膠支座頂板，保證箱梁和GPZ 3.5SX盆式橡膠支座頂板之間的連接塊的*定厚度。  三、對于GPZ（Ⅱ）型橡膠GPZ 3.5SX盆式橡膠支座及其安裝過程中的質量控制  本人通過實習，對于GPZ（Ⅱ）型橡膠GPZ 3.5SX盆式橡膠支座和GPZ（Ⅱ）型橡膠GPZ 3.5SX盆式橡膠支座的安放有了較深的認識，從GPZ 3.5SX盆式橡膠支座進場后的驗收到不同型號GPZ 3.5SX盆式橡膠支座的安放，其中都有很多方式方法對其進行質量控制。首先，GPZ 3.5SX盆式橡膠支座進場后按照說明書對其進行驗收，GPZ 3.5SX盆式橡膠支座規格和質量應符合設計要求，GPZ 3.5SX盆式橡膠支座組裝時其底面與頂面(埋置于墩頂和梁底面)的墊板必須埋置密實。墊板與GPZ 3.5SX盆式橡膠支座間平整密貼，GPZ 3.5SX盆式橡膠支座四周不得有0.3mm以上的縫隙，嚴格保持清潔。活動GPZ 3.5SX盆式橡膠支座的聚四氟乙烯板和不銹鋼板不得有刮傷、撞傷。每個GPZ 3.5SX盆式橡膠支座搭配的八個GPZ 3.5SX盆式橡膠支座錨栓是否達到設計要求。逐*檢查完畢后再按照所申報計劃中的型號分配給各個匝道，并要求作業班組小心存放，由于GPZ 3.5SX盆式橡膠支座的質量過大，故不允許將其重疊，以免發生變形。

活動GPZ 3.5SX盆式橡膠支座安裝前用丙酮或酒精仔細擦洗各相對滑移面，擦凈后在四氟滑板的儲油槽內注滿硅脂類潤滑劑，并注意硅脂保潔；坡道橋注硅脂應注意防滑。  2盆式橡膠GPZ 3.5SX盆式橡膠支座的頂板和底板用錨固螺栓栓接在梁體底面和墩臺頂面上；安裝錨固螺栓時，其外露螺桿的高度不得大于螺母的厚度。  注意事項:  1、由于本標段GPZ 3.5SX盆式橡膠支座從廠家進貨時，已經調試好，故不需要特殊處理。 2、GPZ 3.5SX盆式橡膠支座地腳螺栓采用環氧砂漿密封灌實，由于環氧砂漿對溫度要求較高，故操作應嚴格按照實驗室提供的配合比操作，謹防“爆凝”造成材料浪費。  3、GPZ 3.5SX盆式橡膠支座安裝前及時通知技術人員，對GPZ 3.5SX盆式橡膠支座軸線及GPZ 3.5SX盆式橡膠支座型號、方向等進行復核，確認無誤后方可安裝。

GPZ 3.5SX盆式橡膠支座安裝前，底座軸線分中，與墨線重合后，用水泥砂漿仔細調平。環氧砂漿凝固后，梁底楔塊模板安裝前，解除GPZ 3.5SX盆式橡膠支座上下鋼板臨時約束。 按要求GPZ 3.5SX盆式橡膠支座墊石應當和蓋梁或者臺帽*次性澆筑，但是為了不影響GPZ 3.5SX盆式橡膠支座墊石應有的厚度和高程，先將蓋梁或者臺帽施工完成后再進行墊石混凝土的施工，

按照GPZ 3.5SX盆式橡膠支座墊石的技術交底做好墊石模板，并將其完全固定，以免在混凝土施工中發生模板位移現象以致GPZ 3.5SX盆式橡膠支座不能順利安放，混凝土施工完畢后經由測量組放出墊石軸線，根據墊石軸線檢查錨栓孔的尺寸是否正確，若發現有錨栓孔的偏位則及時將其剔到正確的位置，并將錨栓孔內的虛渣和積水清理干凈，*好是用空壓機將其吹出錨栓孔，以保證環氧砂漿能夠較好地連接到蓋梁內。在使用環氧樹脂過程中切忌陽光直射，否則環氧樹脂會出現氣泡，出現爆凝，失去原有的效果。另外，在盛放環氧砂漿時不能使用橡膠桶，因?yàn)閷⒍□?、乙二胺的混合液倒入環氧樹脂后會放出大量的熱，會導致橡膠桶唄高溫?zé)龎?。若環氧樹脂的溫度過高的話，會導致環氧砂漿產生大量氣泡甚至?xí)茐钠浣Y(jié)構變成類似果凍的產物。在環氧砂漿的灌注時，應當先放上GPZ 3.5SX盆式橡膠支座將其地板和線框吻合后直接從邊緣灌入，而不是將砂漿灌入錨栓孔之后再安放GPZ 3.5SX盆式橡膠支座，這樣很可能導致GPZ 3.5SX盆式橡膠支座不會居中。另外，在凸榫的施工時，*定要保證凸榫不能夠接觸到蓋梁，這樣會讓GPZ 3.5SX盆式橡膠支座的功能喪失，造成箱梁不能有效位移。在GPZ 3.5SX盆式橡膠支座安裝時*定要注意GPZ 3.5SX盆式橡膠支座的型號和橫（順）橋向的設置?？傊?，在安放公路橋梁盆式橡膠GPZ 3.5SX盆式橡膠支座中，*定要注意以下要素：*、GPZ 3.5SX盆式橡膠支座完好無損；二、達到設計高程；三、環氧砂漿調配準確；四、保證安放完成后的GPZ 3.5SX盆式橡膠支座頂板水平；五、保證楔形塊*定要高出GPZ 3.5SX盆式橡膠支座頂板；六、保證凸榫和蓋梁或者帽梁的有效距離。
