橡塑 GYZ450*850*78橡膠支座標準化安裝技術要求151-3082-8567

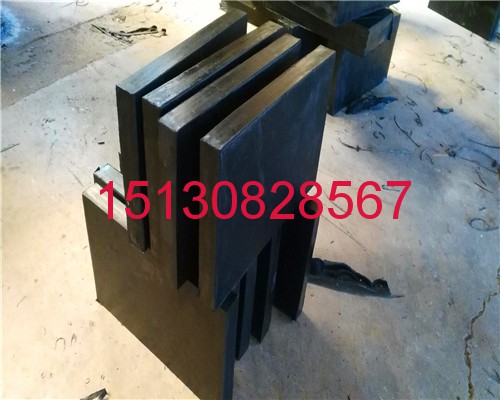

GYZ450*850*78橡膠支座適用范圍及橋梁橡膠支座安裝施工,GYZ450*850*78橡膠支座是在橋跨結構與橋墩或橋臺的支承處設置的傳力裝置。支座不僅要承受和傳遞很大的荷載，并且還應保證橋跨結構可以產生*定的變位，支座要有比較合理的傳力方式，使支座傳力通順，不致發生過度的應力集中。

橡膠支座的作用主要有：傳遞橋跨結構的支承反力，包括恒載和活載引起的豎向反力和水平推力。保證橋跨結構在活載、溫度變化、混凝土收縮和徐變等因素作用下的自由變形。 GYZ450*850*78橡膠支座及安裝技術要求 板式橡膠支座在安裝時，要求梁體底面和墩臺上的支承墊后頂面具有較高的平整度。*般要求支承墊石頂面相對水平誤差不大于1mm，相鄰兩墩臺上支承墊石頂面相對水平誤差不大于3mm。GYZ450*850*78橡膠支座安裝正確與否對支座的受力狀況和使用壽命有直接的影響，如果支座安放不平整，造成支座局部承壓，則支座在活載作用下會產生轉動、滑移，甚至脫落。

此外，板式橡膠支座安裝時要保持位置準確，橡膠支座的**要對準梁體軸線，防止偏心過大而損壞支座。為防止GYZ450*850*78橡膠支座產生過大的剪切變形，支座安裝*好選擇在氣溫相當于全年平均氣溫的季節里進行，以保證像膠支座在低溫或高溫時偏離支座**位置不會過大。

安裝板式橡膠支座時應注意事項 預制梁支座安裝的關鍵：應盡可能地保證梁底與墊石頂面平行、平整，使其與GYZ450*850*78橡膠支座上下面全部密貼，避免偏心受壓、脫空、不均勻受力的現象發生。 GYZ450*850*78橡膠支座在安裝前，應全面檢查產品**證書中有關技術性能指標。

GYZ450*850*78橡膠支座在安裝前應對橡膠支座各項技術性能指標進行復檢（本橋橡膠支座已經浙江大學測試**檢驗**）。GYZ450*850*78橡膠支座安裝前應將墩、臺支座支墊處和梁底面清理干凈。 GYZ450*850*78橡膠支座安裝前應計算并檢查支座的**位置。 ⑸當墩、臺兩端標高不同，順橋向有縱坡時，支座標高應按設計規定執行。 梁板安放時，必須仔細，使梁板就位準確與支座密貼，就位不準時，必須吊起重放，不得用撬棍移動梁板。

連續端板式橡膠支座安裝技術要求 ⑴先將GYZ450*850*78橡膠支座支承墊石頂平面沖洗干凈、風干。 ⑵復測支座墊石平面標高，使梁端兩個支座處在同*平面內。 ⑶在支承墊石上按設計圖標出支座位置**線，同時也標出安裝后梁板寬度的邊線和**線。在橡膠支座上也標出十字交叉**線，將支座安放在支承墊石上，使支座**線同墊石**線相重合。 *后在橡膠支座上面需加蓋*塊比支座平面每邊大5cm的預埋鋼板，厚度為1cm。 預埋鋼板上面焊Ф12mmU型錨固鋼筋與連續端Ф28mm防裂主筋焊接牢固，將支承鋼板視作現澆段梁底模板*部分。 ⑺為避免橡膠支座在安裝梁板時發生位移，在支座下表面涂*層環氧樹脂粘結于墊石表現上。

鉛銷橡膠支座要根據橋梁的結構動力特性和橋位處場地土類型進行個例設計和制造的問題,結合中*新公路工程抗震設計規范的制定工作,在已完成交通部科研項目“公路橋梁減震裝置及設計方法研究”的基礎上,依據中華人 民共和*交通行業標準JT/T4-93《公路橋梁板式橡膠支座》中列出的支座,配置鉛銷,計算出相應的等價剛度KB和等價 阻尼系數hB,并通過近30座跨徑20～50m梁式公路橋的恒載支座反力和固有周期的計算統計分析,確定了在Ⅰ、Ⅱ類場 地土地基條件下鉛銷橡膠支座的標準規格,可供新建或舊橋改造采用減震設計時選擇鉛銷橡膠支座使用。 關鍵詞:公 路橋梁;減震設計;鉛銷橡膠支座;標準中圖分類號:U442.55 《公路工程抗震設計規范》[1] 是1990年開始執行,至今已長達12年之久,近年來的橋梁震害表明,該規范未能反映許 多新的橋梁震害現象,也未能吸收許多新的研究成果,不僅落后于美*、日本、歐共體的橋梁抗震設計規范,也落后于

中*的建筑抗震設計規范,不能適應中**民經濟發展和橋梁建設的需要,交通部于2000年立項制定新的《公路工程抗 震設計規范》的工作已在積極進行中。新規范已明確增加橋梁結構的減震設計內容,積極建造裝有減震裝置的橋梁是 中*橋梁抗震技術的發展方向之*。 作為制定新公路工程抗震設計規范的前期工作,交通部于1996年底立項的《公路 橋梁減震裝置 及設計方法研究》[2] (以下簡稱《研究》)科研項目已于2001年結束,對鉛銷橡膠支座、粘性剪切型阻 尼器等減震裝置的工作機理,靜、動力特性以及公路橋梁的減震設計方法進行了內容廣泛而深入的研究,為鉛銷支座的 標準化研究提供了理論基礎和技術支持。 《研究》的科研工作結束之后,已在陜西西戶高速公路K27+305.46跨線橋和 山西祁臨高速公路馬牧汾河特大橋,使用了鉛銷橡膠支座, 但鉛銷橡膠 支座要根據橋梁結構的動力特性和橋位處場地土類型進行個例設計和制造,不僅給設計和制造帶來很大的不便,也影響 了其推廣應用和減震橋梁的建設。

因此有必要制定鉛銷橡膠支座標準解決上述問題。 1 鉛銷橡膠支座的性能 1.1 鉛 銷橡膠支座的構造及工作原理 如圖1所示,鉛銷橡膠支座由用來支承荷載的層狀橡膠、鋼板及用于吸收耗散能量的鉛 銷組合而成。普通橡膠支座的主要缺點是阻尼很小,在較低水平力作用下支座變形也可能很大。在普通橡膠支座中插 入鉛銷,則可以得到*個緊湊的隔震裝置。鉛銷提供了地震下的耗能和靜力荷載下所必須的屈服強度與剛度,在較低水 平力作用下,因具有較高的初始剛度,其變形很小。在強烈地震作用下,由于鉛銷的屈服,*方面消耗地震能量;另*方 面,剛度降低,達到延長結構周期的目的,從而通過降低地震激勵來減小地震反應。

圖1 鉛銷橡膠支座構造 圖2為鉛銷橡膠支座在交變荷載作用下的滯回曲線,說明有*部分變形功為鉛 銷所吸收,然后又轉化為熱能耗散到大氣中,從而達到吸收耗散振動能量的目的。其吸收能量的大小可由滯回曲線所包 圍的面積來計算。 圖2 滯回曲線 1.2 鉛銷橡膠支座的計算模式和特性參數 可將支座的滯回曲線簡化為具有初始剛度 K1 和屈服后剛度K2的雙線性曲線,如圖3所示。支座的等價剛度KB與等價阻尼常數hB可根據功的原 理利用鉛銷橡膠支 座滯回特性的等價線性化模型進行計算,其計算方法為 KB=[F(uBe)-F(-uBe)]/(2uBe)=(ArGALq)/uBe (1)hB=
