盆式支座與球型橡膠支座的區別和各自的應用

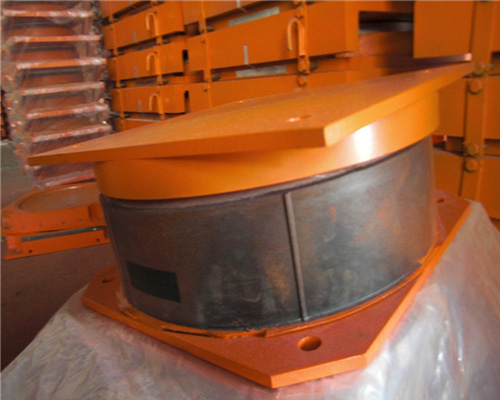

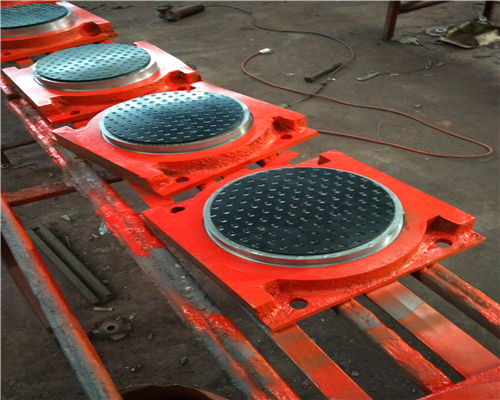

盆式支座通常由上支座板、滑板、中間鋼襯板、承壓橡膠板、下支座板等主要部件組成，三向測力盆式橡膠支座利用中間鋼襯板與上支座板之間的接觸面，在二者之間增設了豎向和水平測球型力傳感器:豎向測力傳感器嵌裝在中間鋼襯板的上部，其頂面翻接滑板，滑板與上支座板形成滑動接觸面，傳遞豎向荷載;水平傳感器通過螺栓緊固在上支座板四周的側向擋塊處，水平傳感器與中間鋼襯板側面形成接觸面，傳遞水平荷載。該結構豎向荷載的傳遞路線為梁底*上支座板、豎向測力傳感器、中間鋼襯板*橡膠承壓板、下支座板、墩(臺)頂;水平荷載的傳遞路線為梁底*上支座板、水平測力傳感器*中間鋼襯板。下支座板、墩(臺)頂。在傳力過程中，豎向測力和水平測力系統相互獨立，無干擾，豎向荷載、水平荷載分別傳遞，輸人到豎向測力傳感器及水平傳感器后，分別沿各自引線輸出到終端儀表，通過數據采集系統實現在線動態監測。在該構造中，由于增設測力傳感器引起的支座自身尺寸和重量的增加有限，可有效控制生產制造成本;每個傳感器可單個標定，單獨安裝、單獨測試，提高了各個傳感器部件的通用性和互換性;傳感器與支座本體的連接采用螺栓緊固和凹槽嵌固連接，操作簡單，安裝、檢測、調試方便，提高了測力支座的可操作性和使用性能。
