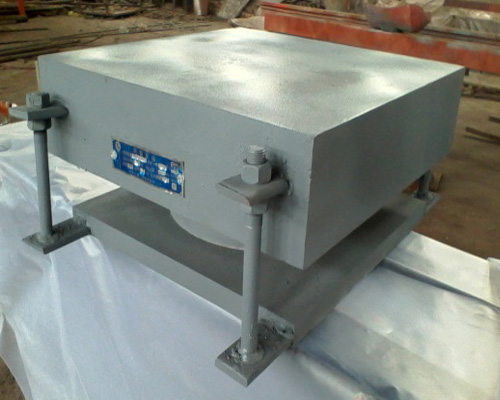

1、抗拔球型支座主要由上支座滑板、下支座板、球面板、聚四氟乙烯滑板及鋼擋圈組成。球形支座特點適用大軒角要求的橋梁使用。

2、抗拔球型支座通過球面?zhèn)髁?，不會出現力的縮頸現象，作用在混凝土上的反力比較均勻。

3、抗拔支座通過球面聚四氟乙烯板的滑動來實現支座的轉動過程，轉動力矩小，而且轉動力矩只與支座球面半徑及聚四氟乙烯板的摩擦系數有關，與支座轉角大小無關，特別適用于大轉角的要求，設計轉角可達0.05rad。4、雙向活動球型支座各向轉動性能*致，適用于寬橋、曲線橋。

5、這種支座產品不用橡膠承壓，不存在橡膠老化對支座轉動性能的影響，特別適用于低溫地區。

KBQZ抗拔球型支座技術參數

1、支座豎向承載力分為300KN~10000KN十四個*別；

2、支座的抗水平力為豎向承載力的20%；

3、支座抗豎向拉力：GKQZ型、GJQZ型抗豎向拉力為豎向承載力的20%；GKGZ型、GJGZ型抗豎向拉力為豎向承載力的30%；

4、設計轉角為0.08rad（可根據用戶要求另行設計）

5、抗拔球鉸支座的徑向位移量±20mm-±50mm，環向位移量±60mm-±100mm； 以上技術要求均可根據客戶要求設計生產。
