QZ球型鋼支座構造特點及功能：QZ球型鋼支座是由上支座板含不銹鋼板、下支座板、球冠襯板、聚四氟乙烯滑板（即平面四氟板、球面四氟板）及防塵結構等組成。QZ球型鋼支座系列產品與普通盆式橡膠支座相比，其轉角...

QZ球型鋼支座構造特點及功能：

QZ球型鋼支座是由上支座板含不銹鋼板、下支座板、球冠襯板、聚四氟乙烯滑板（即平面四氟板、球面四氟板）及防塵結構等組成。QZ球型鋼支座系列產品與普通盆式橡膠支座相比，其轉角更大、轉動靈活、承載力大、容許位移量大等特點，而且能更好地適應支座大轉角的需要。該系列產品被廣泛應用于曲線橋、直橋、斜橋及城市立交橋等橋梁工程中。

QZ球型鋼支座產品分類：

QZ球型鋼支座具有承受豎向荷載和各向轉動動能，按其水平向位移特性分類為：

A、雙向活動支座：具有多向位移性能，代號DX;

B、單向活動支座：承受單向水平荷載，具有縱向位移性能，代號ZX;

C、固定支座：承受各向水平荷載，各向均無位移，代號GD。

QZ球型鋼支座結構型式：

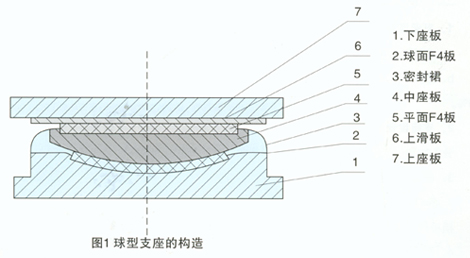

QZ球型鋼支座由上支座板（含不銹鋼板）、球冠襯板、下支座板、平面聚四氟乙烯板、球面聚四氟乙烯板和防塵結構等組成。

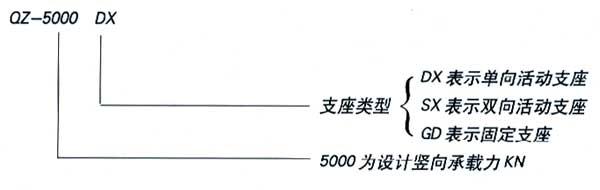

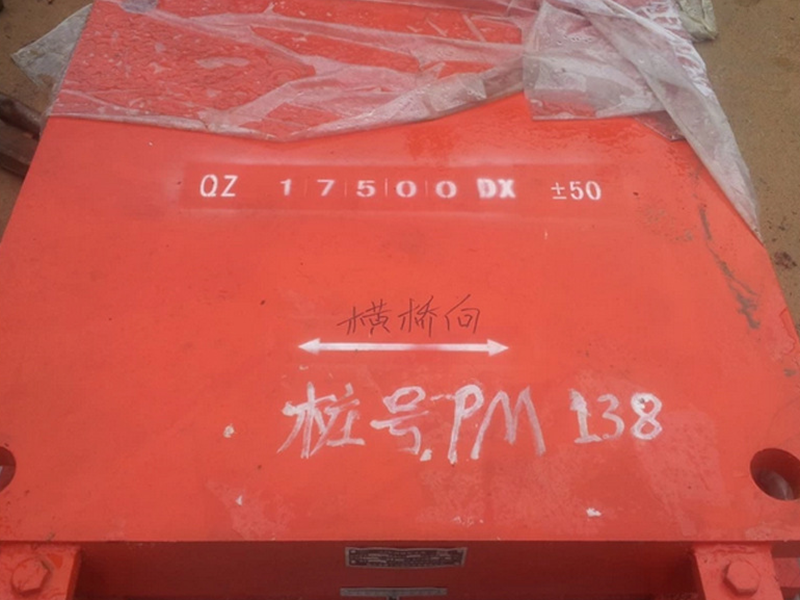

QZ球型鋼支座代號表示方法：

QZ球型鋼支座的技術性能：

1、支座反力（豎向承載力）分為16*；1000,1500,2000,2500,3000,4000,5000,6000,7000,8000,9000和10000,12500,15000,17500,20000KN。

2、支座設計轉角θ分為0.01、0.015和0.02rad（根據需要可增大）。

3、支座設計位移量

順橋向：1000*2500KNe＝士50和士100mm;

3000*10000KNe＝士50、土100mm和士150mm;

橫橋向（GX多向活動支座）e＝土20mm

設計位移量根據工程需要可進行變更。

4、QZ球型鋼支座設計摩擦系數在聚四氟乙烯板有硅脂潤滑條件下，應力為30Mpa左右時，取值如下：常溫（-25℃~＋60℃）0.03低溫（-40℃~＋40℃）0.05

5、QZ球型鋼支座可承受的水平力：

縱向活動支座（ZX）橫橋向水平力為支座反力的10%

固定支座（GD）承受水平力為支座反力的10%
