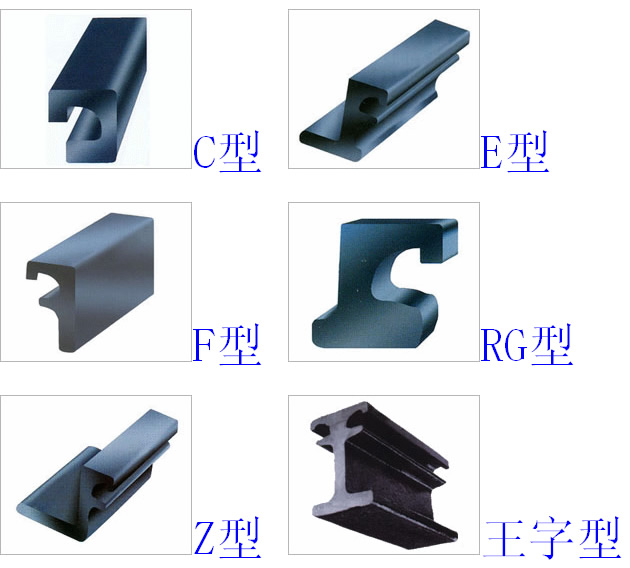

C、D、F型橋梁伸縮縫裝置專用16Mn型鋼 *標伸縮縫

GQF-C、F、E、Z、L型橋梁伸縮縫裝置都是公路橋梁專用的伸縮縫的*種，它由*組鋼質邊梁及錨固件組成加*條整長的橡膠密封條組成。在橋梁伸縮縫裝置的鋼質邊梁外側的錨固件，與梁端預埋鋼筋相焊接，澆筑高強度混凝土過渡段后，同梁體連結。 GQF-C型伸縮縫具有連結可靠，與橋面接合平順，密封止水、伸縮靈活，行車平穩，使用壽命長的特點。適用于伸縮量為40mm ， 60mm 和 80mm 的橋梁。C、D、F型橋梁伸縮縫裝置是*內交公路規劃設計院設計的*種新穎橋梁伸縮縫裝置，產品適用于大流量交通地段的公路、城市橋梁、高架道路與立交工程。

這幾種橋梁伸縮縫產品主要材料：

1.鋼質邊梁：采用 16Mn 鋼軋制，剖面呈c形。

2.密封膠條：采用氯丁或三元乙丙橡膠制造，具有良好的耐老化、耐曲撓性能。

3.錨固件：有錨釘、錨環、錨板結構三種，公路橋梁工程師可根據橋面板設計厚度選用。

大*可以參考：C型橋梁伸縮縫的分類及產品適用范圍中的詳細介紹。

    它們(橋梁伸縮縫裝置)是適用于設計荷載為汽超 20 掛超120 *的直橋、彎橋、斜橋、坡橋等公路和城市橋梁。 由于它采用鋼質邊梁、鳥形橡膠密封條和錨固構件組成。在橋梁梁體因溫差等因素引起位移時，機械固定在邊梁溝槽中的橡膠密封條能自由折迭伸縮。起到防水防塵作用。行駛車輛的沖擊力，通過邊梁和焊接的錨固構件傳遞到橋梁結構中。該型橋梁伸縮縫適用于伸縮量 0～80mm 的橋梁。

1、由于C、D、F型公路橋梁伸縮縫裝置整條采用氯丁或三元乙丙橡膠制作，具有良好的耐老化、耐曲撓性能。適應橋梁梁端 水平、橫向、豎向變形，伸縮阻力極小。

2、鋼質邊梁采用 16Mn 精軋而成，錨固板及Φ16錨。
