橋梁伸縮縫裝置詳細安裝注意事項

（2） 預埋鋼筋設置：在澆筑梁體或橋臺時，應設置預埋鋼筋。

　?。?） 用發泡塑料板嵌入梁端間隙內，其上部與伸縮縫鋼梁內側密合，盡量達到密封，防止?jié)仓炷習r出現漏漿、空洞。

　?。?） 用膠粘紙帶或木板密封伸縮縫頂面縫口，在槽口部位即澆筑50號混凝土；用插入式振動棒，充分振搗密實。

　　預埋深度不小于50cm，并與梁體、橋臺內結構鋼筋連接一體；間距尺寸為20cm應和伸縮縫錨固件保持*致。

與接縫平行的矢量：△Lp=△sβ

　　（2） 將預娩鋼筋和伸縮縫錨固件焊接牢固，再橫穿 12或 16水平鋼筋。

　　例：設計橋梁沿結構**線°，按公式計算△Lr=73mm,△Lp=61mm選用本型號的伸縮縫是適用的。

　　當橋梁位移方向與伸縮縫**線正交時，選用伸縮縫規格比較容易，但橋梁位移方向與伸縮縫**斜交時，須分解成平行與垂直于**線的兩個矢量，選用伸縮縫規格取決于兩個矢量當中的*個。

　　選定伸縮縫的規格尺寸與使用壽命關系很大，在設計時應考慮足夠的伸縮富余量。

　　聚乙烯泡沫板橡膠支座土工布止水條,遇水膨脹橡膠止水條止水帶_止水帶特點_止水帶用途橋梁伸縮縫膠條

　　固錨件：有錨栓、錨環、錨板結構三種，設計工程師可根據橋面板設計厚度選用，間距*般為20cm，本廠也可根據設計工程師特定設計制造。

　?。?） 抹平混凝土過度段表面。用直尺檢查伸縮縫頂面、過度段，應盡量與面平順。做好混凝土養生后方可通車。

　　式中：表示橋梁位移的總變形量；為位移方向與接縫方向的交角

　　GQF-C型單組式橋梁伸縮縫:GQF-C型伸縮縫是中交公規劃設計院設計的*種新穎橋梁伸縮裝置，產品適用于大流量交通地段的公、城市橋梁、高架道與立交工程。

　　鋼質邊梁：采用16Mn的鋼軋制，部面呈c形。橡膠密封條：采用氯丁橡膠制造，具有良好的耐老化、耐撓性能。

　　（1） 伸縮縫吊裝就位，檢查其中線線與梁縫**線是否重合，其頂面與面標高是否*致，及時進行調整。

　?。?） 梁端間隙應不小于梁體伸長度，在預制、現澆或吊裝時由設計工程師根據當?shù)貧鉁卮_定。

　　單組式伸縮縫:單組式伸縮縫由型鋼、錨固構件和密封橡膠帶組成，允許位移量為0~120mm，主要型式有：GQF-C-40，60,80型、QMF（SSF）-80型、SD-80、100、120型等,產品適用于大流量交通地段的公、城市橋梁、高架道與立交工程。單組式伸縮縫主要產品型號有GQF型（C 型、Z型、 L型、 F型）。

　?。?） 立即拆除伸縮縫定位壓板，鏨去定位螺絲，并用角向砂輪磨去焊疤，補上油漆。

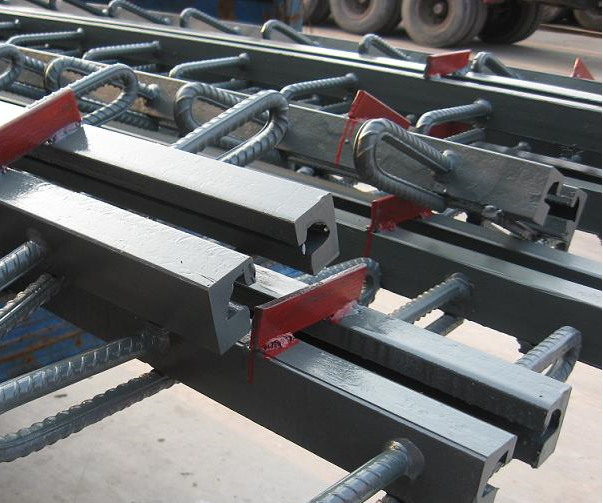

　　GQF-C型伸縮縫由*條整長的橡膠密封條，*組剛質邊梁及錨固件組成。鋼質邊梁內側帶有能固定橡膠密封條的溝槽。焊固在鋼梁外側的錨固件，與梁端預埋鋼筋相焊接，澆筑高強度混凝土過渡后，同梁體連接可靠，具有與橋面接合平順，密封止水、伸縮靈活，行車平穩，使用壽命長的特點。使用于伸縮量0～80mm的橋梁。

　　△Lr是選用伸縮縫規格的依據， △Lp的變形*般由橡膠密封條的水平錯動老完成，對伸縮縫的選用無太大的影響。

　　GQF-C型伸縮縫是在本廠制造并組裝，若整條伸縮縫超長不能運輸或工程需分段施工，需在現場焊接一體后，再組裝橡膠密封條。

　?。?） 調節伸縮縫定位尺寸“J”，根據安裝時氣溫計算正確，調節后，瑣緊定位壓板。

　?。?） 帶有防，人行道結構的伸縮縫，參造上述安裝工序作業。

　同時要注意，膠條以中部為準，*大水平錯動量在前后兩個方向都是不應超過40mm，如計算中發現有過量錯動，須選用更大規格的伸縮縫。

　　固錨件型式 槽口寬度 槽口深度

　　設計時，如帶有人行道，防結構的，必須將設計角度，尺寸數據提供給本廠，便于工廠按設計要求整體制造。

　?。?） 伸縮縫預留槽口、在澆筑擬安裝伸縮縫的梁體、橋臺時，在端部預留符合安裝尺寸的槽口、推薦尺寸見表1。
