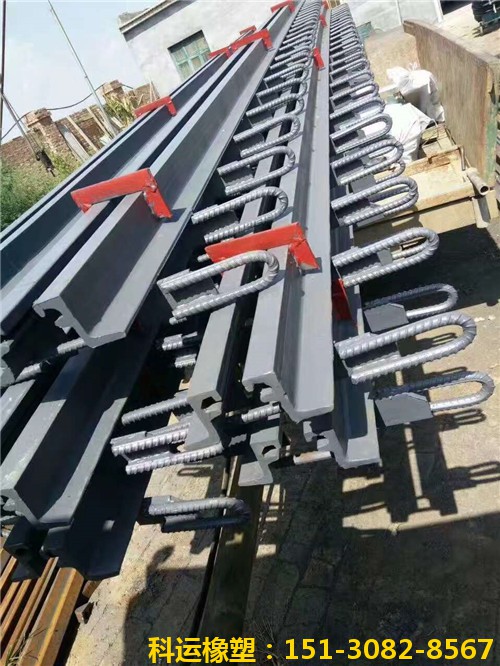

E80型公路橋梁伸縮縫裝置-D80毛勒橋梁伸縮縫**

E80型公路橋梁伸縮縫裝置綜合技術性能和技術指標均達到或優于*際同類產品先進水平,

結構型式及異型鋼軋制均屬*內**,將成為交通行業標準推薦產品橋梁伸縮縫。

E80橋梁伸縮縫裝置的吊裝就位吊裝時應按照廠方表明的吊點位置起吊。安裝時，伸縮裝置的

**線應與梁端預智槽伸縮縫預留間隙**線想重合（可用吊繩法找平），其長度與橋?qū)挾葘?duì)應

，然后穿放橫向聯結水平鋼筋，并將邊梁墊起（不可懸空）。E80型橋梁伸縮縫的標高與

固定,沿橋?qū)挋M向每隔1.2m放置*橫吊梁。使伸縮裝置上頂面緊密貼在槽鋼下面，以兩側瀝青混

凝土面層的標高為準，控制伸縮縫的標高，然后對伸縮縫的縱向直線度也進行調整。伸縮縫的標

高與直線度調整到符合設計要求后，可進行臨時固定，固定時應沿橋?qū)挼?端向另*端依次將伸

縮縫邊梁上的錨固裝置與預留槽的預埋鋼筋每隔2-3個錨固筋骨焊*個焊點，兩側對稱施焊，以

保證抄平后的伸縮縫不再發生變位，嚴禁從*端平移施焊，造成伸縮縫翹曲。

1.伸縮裝置破壞的原因分析　　盡管在設計計算上充分的考慮了影響伸縮量的諸多因素，但橋梁伸縮縫主要設置在梁端等構造薄弱部位，不但直接承受車輪荷載的反復沖擊作用，而且長期暴露于大自然中，使用環境比較惡劣，極易造成伸縮縫的破損并引起橋梁橋面和梁板的破壞。而且，該位置往往也是橋梁結構中*難修補的部位。*般來講，橋梁接縫是橋面上的不連續線，該處的剛度要遠遠低于兩邊混凝土梁的剛度，行車過程中要經受?chē)?yán)重的沖擊作用，而沖擊作用是和車的質量及行車速度的乘積成正比，因此，當有重車高速行駛時，對橋面接縫的損害尤為嚴重。和沖擊相伴隨的還有振動，由于施工等原因，橋面接縫處往往不平整，在車輛荷載的反復作用下，引起的車輛沖擊力和梁板振動十分嚴重，從而加速了接縫處的進*步破壞。梁板的端部在車輛荷載的作用下產生豎向位移，橋面接縫裝置因此需承受反復的垂直剪切作用；另外，在活載的作用下，梁端由于梁身彎曲還要發生轉角位移，使接縫承受反復的彎曲作用，從而導致接縫經常由于經不起疲勞的考驗而破壞。此外，橋面滲水也是導致橋梁接縫和構件破壞的*個主要原因，尤其在北方地區，因采用除雪劑除雪造成橋面水具有*定的腐蝕性，橋面水主要通過接縫處滲入進而造成伸縮縫的鋼導梁、橋面連續鋼筋和梁端、支座、墩臺帽的腐蝕和破壞。由于橋面接縫的破壞，不但造成橋上行車遇縫必跳，行車的舒適性大大降低，同時也導致如伸縮縫、支座、梁體的破壞，結構的耐久性降低，為此不得不在后期投入大量的人力和財力進行養護和維修，同時也給路上的正常交通帶來很大的干擾和危害。　　2.改進和預防措施　?。?）改進發展各種高效的伸縮縫以及支座產品。目前，公路橋梁上的伸縮縫普遍取消或改進了以往的橡膠板式伸縮縫(部分地方道路上的橋梁還在使用)而代之以性能改良的仿毛勒式縫和組合式的w或V型伸縮縫和梳形伸縮縫，近年來應用較多的TST伸縮縫設計也比較合理，但在北方寒冷地區性能不太穩定。另外，改良后的板式伸縮縫經部分省市的實驗，效果也較理想。檢測。　?。?）盡可能的減少橋面接縫數量，加大橋面的連續長度，采用柔性墩臺增加墩頂橋面連續，盡量減少伸縮縫的數量，這樣所有中間支點上是完全連續的，只在梁端與橋臺之間設置伸縮縫。由于溫度水平力的影響，遠離位移零點的橋墩比靠近位移零點的橋墩發生的位移要大，往往會導致墩底部的開裂，因此可將那些遠離橋中線的墩頂?shù)?a title='板式橡膠支座，盆式橡膠支座' target='_blank' href='http://m.nanyuerobot.cn/' class='seolabel'>橡膠支座改為滑板支座。橋面連續的優點是減少了橋面伸縮縫數量，造價經濟，伸縮縫的維修費用少，行車橋面平順?！　。?）采用高強、耐腐蝕的混凝土橋梁上部結構，包括橋面鋪裝采用高標號混凝土或鋼纖維混凝土，提高其抗沖擊和抗裂能力，對容易遭受鹽水腐蝕的橋梁結構，混凝土中摻加*定數量的活性添加劑，以改善和提高其抗腐蝕性能，進而提高結構的耐久性?！　?.嚴格控制施工安裝過程　?。?）切縫之前必須對瀝青面層的平整度進行檢測，根據實際平整度情況考慮是否適當擴大切割面的寬度（要求*邊*多比設計要求加寬30cm），如果加大切割寬度后路面平整度仍達不到伸縮縫安裝要求，要求對該處路面進行返工處理，**后，根據施工圖紙要求確定開槽寬度，準確放樣，打上線用切割機割縫，鋸縫線以外的瀝青混凝土路面，用貼膠帶紙或加蓋塑料布進行保護，以防止鋸縫時產生的粉末污染路面。鋸縫應整齊、順直，并注意把瀝青砼路面切透，以免開槽時縫外的瀝青砼松動。　?。?）用風鎬開槽時，深度不應小于12cm，開槽后應對槽內的砼進行打毛處理，把所有雜物清除干凈，以保證新老砼的有效結合。如發現梁與梁之間的間隙不符合要求（大于或小于規定范圍），應采取措施加以處理，并理順、扶直槽內的預埋筋及錨固筋，對預埋筋應進行除銹處理，同時對原來梁板或橋臺預埋鋼筋不足的地方，應及時補打足夠數量的膨脹螺栓，以確保型鋼的安裝質量。開槽后應禁止車輛通行，禁止施工人員及其他人員在槽兩側邊緣踩踏，影響砼施工質量。　?。?）伸縮裝置安裝前，當安裝時的氣溫與出廠時的溫度有較大出入時，必須調整組裝定位空隙值，伸縮定位寬度允許誤差為±2mm，要求誤差為統*符號，禁止*條縫在不同的位置上同時出現正負誤差?！　。?）安裝時在順橋向伸縮裝置的**線應與橋梁**線向重合，并對稱放置于伸縮間隙上，使其頂面高度與橋梁路面標高（縱坡、橫坡）向吻合后墊平。正確就位后，將伸縮裝置上的錨固筋與梁、板、橋臺上的預埋筋進行牢固焊接。焊接時注意焊接的部位和方法，防止伸縮裝置的邊梁和中梁變形。型鋼定位后采用分段點焊加固的方法，以免型鋼過熱產生變形，宜分層焊接，先焊頂面，再焊?jìng)?cè)面，*后焊接低面。檢測?！　。?）砼澆筑前，定位錨固鋼筋和橋面面層鋼筋必須安裝**，并用水對槽內垃圾進行二次沖洗和清理。檢測。為防止?jié)仓r(shí)把間隙堵死，影響伸縮，應將伸縮間隙處用泡沫塑料填充。安裝必要模板，在預留槽內對稱澆筑砼，并防止砼滲入位移箱內，也不允許濺填在密封橡膠帶縫中及表面上，如發生此類現象應立即清理。砼澆筑時坍落度應控制在30mm以內，并振搗密實，平整無蜂窩，特別是對*些死角的地方，更應注意混凝土的振搗密實性。之后用刮桿將混凝土表面刮平，平整度*般應控制在低于路面標高2mm（不要超過2mm）即位于-2～0mm之間?！　　　?.加強伸縮縫的養護　　正常的維修、養護是保證伸縮裝置正常工作、減少破壞、延長使用壽命和防止橋梁伸縮縫處跳車的必不可少的重要環節。為此，養護時應做到以下工作：　?。?）做好施工過程中的。砼初凝前用毛刷拉毛，初凝后及時覆蓋麻袋或土工布進行灑水，時間≥7d，同時期間應派專人實行交通管制，待強度達到70%時，用專用工具安裝橡膠密封帶?！　。?）經常清掃密封橡膠帶中積存的泥沙、碎石等公路垃圾，防止伸縮裝置受阻，經常檢查密封橡膠帶有無破損，發現破損應及時與生產廠家聯系更換?！　。?）經常檢查梁端與橋面鋪裝連接處及槽區內的砼是否損壞或裂縫，*經發現應及時修補，以免影響伸縮裝置與梁、板間的錨固強度?！　。?）對伸縮縫附近凸凹不平，平整度損壞處，應及時修補?！　】傊?，嚴格控制橋梁伸縮縫施工安裝過程，加強伸縮縫的養護，從伸縮縫的安裝施工、養護原則等幾方面，以預防為主，采取有效的防治措施，確保橋梁伸縮縫的各項質量，可以延長伸縮縫壽命，從而橋梁的服務質量也可得到大大提高。
