**雙組份聚硫密封膠 雙組份聚硫建筑密封膏廠家批發(fā)

KY-PG321型低模量雙組份聚硫密封膠密封膏** 批發(fā)

雙組份聚硫密封膠產(chǎn)品簡(jiǎn)介：

雙組份聚硫密封膠，是以液態(tài)聚硫橡膠作為主劑，加入補(bǔ)強(qiáng)劑、增韌劑、增粘劑、觸變劑和其他添加劑配置加工成基膏;以金屬氧化物等配置成硫化膏，兩組分混合后可固化為彈性密封材料。
　　雙組份聚硫密封膠為具有與混凝土具有自粘接性能的、以液態(tài)聚硫橡膠為基料的常溫硫化雙組分建筑B類*等品聚硫密封膠，具有嵌縫止水能力。
　　A組份為桶裝白色膏狀，B組份為瓶裝液體固化劑，(為方便施工方對(duì)顏料要求，顏色單獨(dú)盒裝，*合*組)。使用時(shí)將B組份液體全部擠入A組份桶內(nèi)，按施工顏色要求放入顏料，迅速上下攪拌至均勻。用小鏟將混合好的密封膠抹入待施工的部位。48小時(shí)后即可浸水和水接觸。

雙組份聚硫密封膠施工注意事項(xiàng)：

　　注意事項(xiàng):1、B組份液體要全部投入A組份中，否則影響固化時(shí)間和膠性。該密封膠配制均勻后應(yīng)盡快用完(適用期2小時(shí))避免膏體固化(固化后不能再施工)造成浪費(fèi)。
　　2、施工界面安裝要干凈和干燥否則影響密封膠的粘結(jié)力。
　　3、施工完畢后48小時(shí)內(nèi)避免水沖雨淋。
　　我廠生產(chǎn)的雙組份聚硫密封膠具有以下優(yōu)點(diǎn)，顏色改為單獨(dú)包裝盒，解決市場(chǎng)上調(diào)和好后的成品均為單*黑色;可通過不放或少放黑顏色來實(shí)現(xiàn)施工方有特殊要求的白色或灰色膏體;由于我公司調(diào)改的配方，實(shí)現(xiàn)了成品表干時(shí)間快、整體固化時(shí)間快并且粘結(jié)力強(qiáng)的特點(diǎn)，為施工方趕工程進(jìn)度爭(zhēng)取時(shí)間和質(zhì)量。
　　注:本產(chǎn)品分為流淌型和非流淌型兩種。

雙組份聚硫密封膠的其他別名：

雙組份聚硫密封膠是*種用于建筑工程的防水材料，叫法有老多種，比如聚硫密封膏、AB型聚硫密封膠、建筑防水膠、聚硫防水密封膠、PG321雙組份聚硫密封膠、PS852雙組份聚硫密封膠等。用于施工縫或者變形縫處起到粘結(jié)密封防水作用。
雙組份聚硫密封膠的其他別名的分類：

雙組份聚硫密封膠粘結(jié)密封性能強(qiáng)大，止水性好，按模量又分為高模量和低模量型，高模量是指高強(qiáng)度地伸長(zhǎng)率，低模量是指高伸長(zhǎng)率低強(qiáng)度。按流動(dòng)性可分為非下垂型聚硫防水密封膠和自流平型聚硫防水密封膏。
雙組份聚硫密封膠的產(chǎn)品規(guī)格：
雙組份聚硫密封膠顏色有兩種：黑色和灰色，包裝規(guī)格：25公斤/箱、25公斤/桶。執(zhí)行標(biāo)準(zhǔn)：JC/T483-2006，保質(zhì)期27℃以下，可存放*年，儲(chǔ)存避免暴曬和雨林。
雙組份聚硫密封膠具有非常好的彈性伸長(zhǎng)率，可達(dá)到300%以上，干燥快。雙組份聚硫密封膠還擁有優(yōu)良的柔韌性，抗開裂老化。能夠密封各種開裂的建筑物間隙接縫、伸縮縫，與被粘貼表面很好粘接，粘結(jié)力超強(qiáng)并且不易脫落。無論是混凝土還是鋼板、玻璃都能牢牢的粘接，不開裂，非常利于防水施工。
雙組份聚硫密封膠外包裝規(guī)格（長(zhǎng)×寬×高）：60×16×40cm

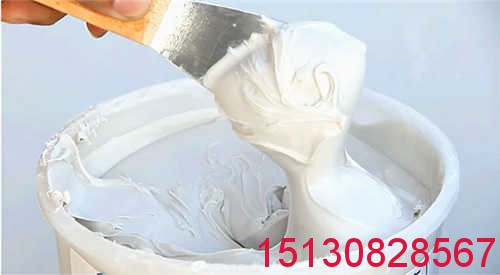

聚硫密封膠A組分外觀細(xì)膩色澤白，B組分顏色黑亮質(zhì)感純正。

雙組份聚硫建筑密封膠(膏)產(chǎn)品技術(shù)性能
　　*、配合物的性能 :
　　非下垂型和自流平型 , 高伸長(zhǎng) , 低模量的雙組份聚硫密封膠完全固化后為橡膠狀高彈性體。配合比 : 主劑 (A): 固化劑 (B)=100:10( 質(zhì)量份 , 標(biāo)準(zhǔn)狀態(tài)下 ), 隨季節(jié) , 地域氣溫的
變化?？捎霉袒瘎┦褂昧康亩嗌賮碚{(diào)節(jié)適用期的長(zhǎng)短 ,B 組份的變動(dòng)范圍在 10-14 之間,夏天施工時(shí),溫度較高,雙組份聚硫建筑密封膠就凝固的時(shí)間就快*些,冬天施工時(shí),溫度較低, 凝固的就稍微慢*些,在北方雙組份聚硫建筑密封膠的壽命可達(dá)140年，在南方可達(dá)98年。
　　在出廠時(shí)，我公司都已按質(zhì)量比例配比好了，并且在箱里用塑料筒分開放了，用戶無須操心質(zhì)量比例配比，使用時(shí)，只需打開包裝將A組份和B組份放到*起攪拌均勻后,就可以使用了.
　　二、雙組份聚硫密封膠主要技術(shù)指標(biāo)
　　1、外觀：A組分為灰白色均勻膏狀物 B組分為黑色均勻膏狀物
　　2、固含量：**
　　3、密度：1.6(g/cm3)
　　4、混合比例A:B=100:10～100:14(質(zhì)量比)
　　5、紫外線照射出霧性：無

　　三、雙組份聚硫密封膠的具體施工方法 ：
　　1 、被密封表面的處理：施工前,將前道施工后殘留的垃圾雜物清理干凈，再用吹風(fēng)器或吸塵器將浮灰處理干凈，若基面潮濕應(yīng)用噴燈烤干后用鋼絲刷刷*遍，以清除烘烤后掉下的水泥屑及塵土。要除去被粘表面的油污、塑料附著物以及灰塵等雜物（雙組份聚硫密封膠不粘塑料和油污,可用手提切割機(jī)，砂輪，鋼刷等工具作業(yè)) ,用吹風(fēng)機(jī)吹干凈雜物，使涂膠面露出牢固的結(jié)構(gòu)層,接縫表面必須保證完全干燥、清潔、無霜。表面所有灰塵和水泥稀漿必須清刷處理干凈。 必須絕對(duì)保證被粘表面干燥 , 平整 , 以防止粘接不良。金屬表面的銹層及保護(hù)漆也需除去。
如構(gòu)筑物不干，可用噴燈烘干。
　　2、施工前把縫隙的兩邊10mm處貼上50mm寬的防護(hù)膠帶，以防施工中多余的聚硫膠把構(gòu)筑物表面弄臟。
　　3 、填充背襯材料：按設(shè)計(jì)要求,向接縫內(nèi)填充背襯材料，*般設(shè)計(jì)上都要求填充聚乙烯泡沫板,這種接縫板材我們廠就生產(chǎn),專門和雙組份聚硫建筑密封膠配套使用。
　　4、涂刷底涂液：設(shè)計(jì)要求使用底涂液的工程,或長(zhǎng)期浸水部位的密封 , 要將底涂液涂刷在被粘表面上,干燥成膜（底涂料另配）。
　　5 、密封膠的配制：把箱內(nèi)1桶白色聚硫膠（A組份）與1袋黑色固化劑（B組份）充分?jǐn)嚢杈鶆颍钡綗o色差為止。具體做法如下:將雙組份聚硫密封膠A，B兩組同時(shí)倒在*塊玻璃板或者地板磚上（地板磚要求60公分見方的*佳)，按說明書給定的配合比 ,混合比例 A:B=100:10～100:14(質(zhì)量比)， 將兩個(gè)組份混合均勻即可使用,出廠時(shí)我公司都已按質(zhì)量比例配好，并且在箱里用塑料筒單獨(dú)分放，用戶無須操心質(zhì)量比例配比，使用時(shí)，只需打開包裝將A組份和B組份放到*起攪拌均勻后,就可以使用了.人工攪拌時(shí)間不少于9分鐘，用手提電鉆攪拌不少于6分鐘，以采用機(jī)械攪拌方法為宜，攪拌時(shí)間宜長(zhǎng)不宜短，以免因攪拌不均勻造成局部固化不完全而達(dá)不到防水密封效果。不論機(jī)混或是手工混合,都應(yīng)達(dá)到色澤均勻無色差?；旌蠒r(shí)應(yīng)防止氣泡混入 ,配制好的雙組份聚硫密封膠應(yīng)在2小時(shí)內(nèi)用完，否則慢慢增稠造成施工困難和降低性能，因此，應(yīng)注意用多少配多少，否則因配多了用不完而造成浪費(fèi)。
　　6 、涂雙組份聚硫密封膠時(shí),用灰刀將配制好的密封膠在接縫兩側(cè)先涂抹*層，然后再將雙組份聚硫密封膠嵌入縫道中間并達(dá)到規(guī)定厚度，對(duì)于狹窄的縫和特殊部位用灰刀難以施工時(shí)，可將拌好的雙組份聚硫密封膠裝入施工膠槍再打入施工部位內(nèi)。操作時(shí)應(yīng)盡量防止夾帶氣泡進(jìn)入密封膠中。對(duì)于不易粘接的材料部位要保證粘接效果，*好用專用的底涂料先涂刷*遍后再施密封膠（底涂料另配）。 應(yīng)防止氣泡混入 ,切記涂膠時(shí)，應(yīng)該壓實(shí) , 填平密封處，防止氣泡混入。攪拌好的雙組份聚硫密封膠必須在2個(gè)小時(shí)內(nèi)使用完,因?yàn)?小時(shí)侯后膏狀膠體在化學(xué)成分的作用下就開始漫漫凝固了.(表干時(shí)間≤24小時(shí)，7天后方可灌水試驗(yàn)，28天性能全部達(dá)到。)
　　7、施工結(jié)束后,把縫隙兩邊的防護(hù)膠帶取下即可，24小時(shí)內(nèi)應(yīng)避免水沖雨淋。
　　8 、施工質(zhì)量的檢查:
　　密封膠施工完畢后應(yīng)對(duì)接縫進(jìn)行全面檢查，如有漏刮、不平、下垂等應(yīng)及時(shí)修補(bǔ)整齊。雙組份聚硫密封膠表干時(shí)間為24小時(shí)，但7天后可達(dá)到80%強(qiáng)度，因此在雙組份聚硫密封膠未充分固化前，要注意保護(hù)，防止雨水侵入而降低性能，閉水試驗(yàn)*定要在施工7天后才能進(jìn)行。
