衛生間新型預留洞模具
衛生間支管預留洞專用留洞模具
經過數年的建筑安裝實踐，成功研制的出了*種新型預留洞模具，是*種專門用于快速準確預留新建筑樓房衛生間支管預留洞的預留洞模具，很好的解決了傳統施工中用鐵絲捆短管、木盒并要往模具內灌黃沙、管道完工后還要用封堵板托模、安裝預留洞模具時易偏移尺寸的等繁瑣問題。安裝極為方便快捷。省工、省料，并大大提高了施工質量和速度。

預留洞套管

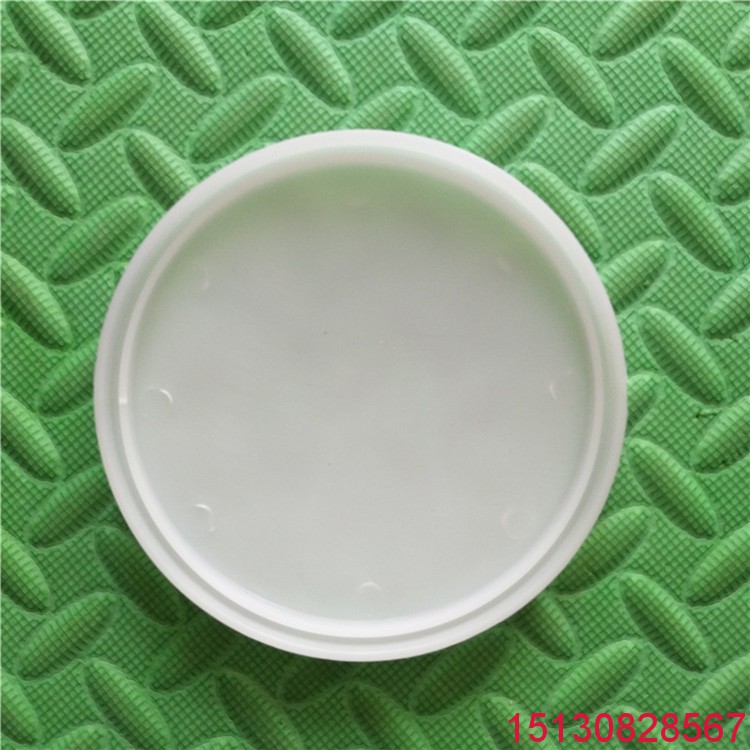

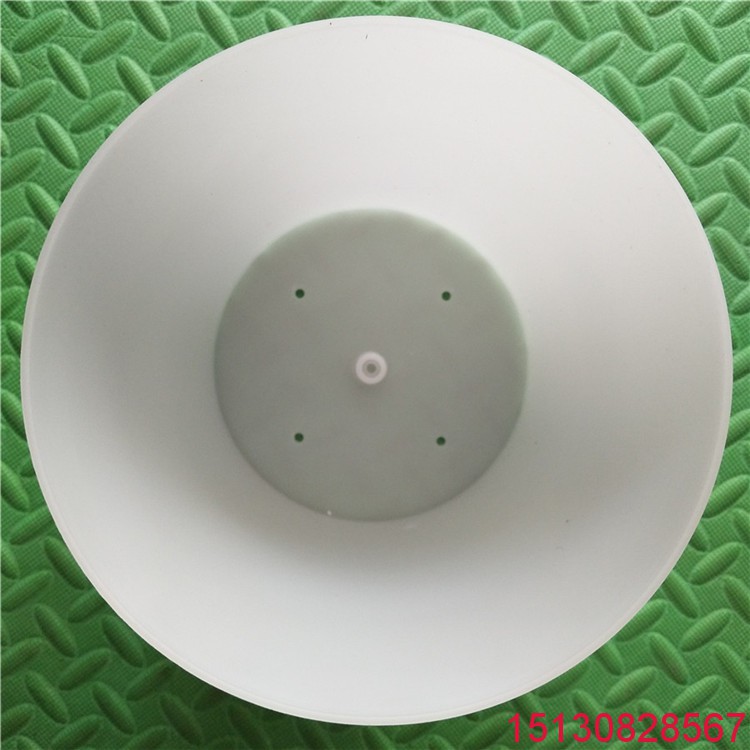

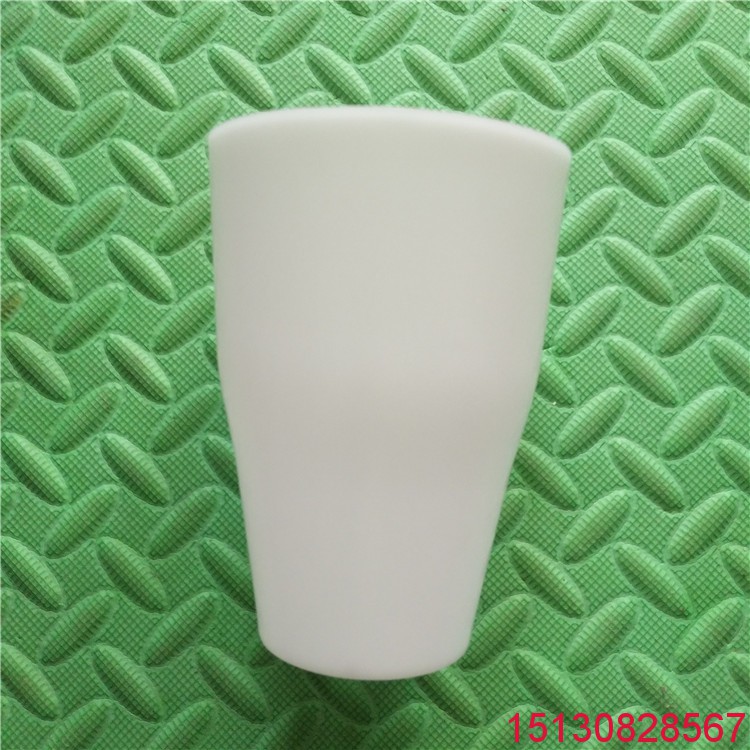

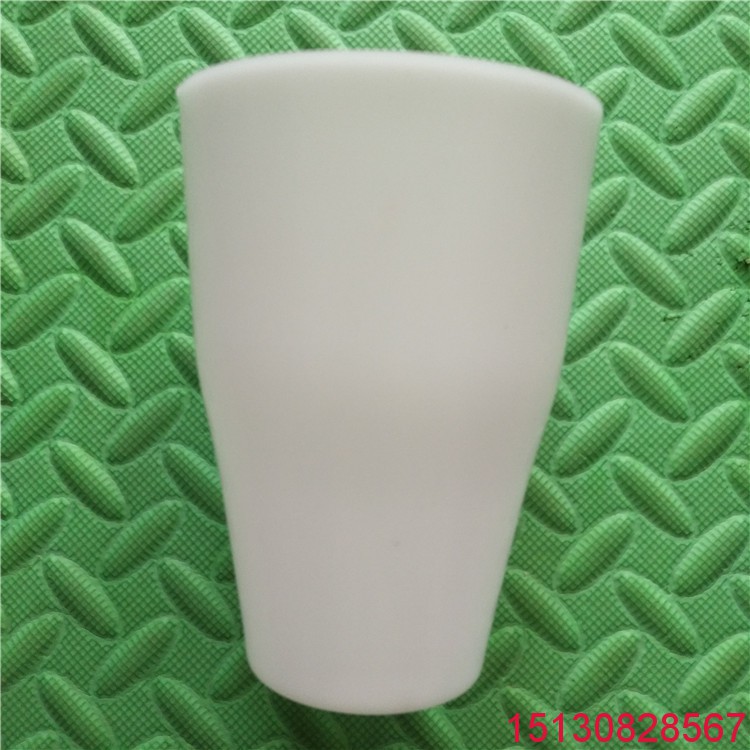

新型衛生間預留洞模具
用*少的綜合成本，*快捷的方法，做到*好的防滲性能。
1.支管安裝精度，未出現任何問題，只要施工人員精確劃線，準確度可以達到**。

2.立管安裝時會出現上下層軸線偏移問題，對此我們采取的方案是，所有立管均使用比所穿過管道大*號的模具預留，這樣穿立管時就有了5-6公分的余地，經實際使用證實，完全能滿足施工需要，該方案同樣適用于室外雨水管和空調凝結水管。

3.拆模的可靠性超出了預先設計，實際使用中，甚至等到做管道時再拆也沒有問題，那時離混凝土澆注時間已經過去5-6個月了。拆模工具也很簡單，用兩把大力鉗在柄部焊接兩個螺絲，在螺絲內穿過鋼絲繩，拆時用大力鉗對稱夾住模具的兩邊，用撬杠掛住鋼絲繩就可以將完全凝固在混凝土內的模具輕易拆除。

4.模具的耐用性：因為材料及工藝的正確使用，使得模具具有非凡的耐用性。在非人為損壞和正常的施工環境之外，實際施工中的循環次數達100次（甚至于個別300次）以上時仍可繼續使用。

5.但是在做管道及補洞時出現了*個設計時沒料到的情況，原來設計的模具下口直徑大于管外徑6毫米。事實證明，這個尺寸太小，做管道時余地不夠，造成管道難做。補洞時，落在預留洞和管道間的垃圾難以清除，垃圾清除后，由于水泥的流動性不好，造成下口難以補平。針對這*問題，作了很小的改進就解決了，具體就是將模具下口加大，使模具下口直徑大過所穿管道直徑的16毫米，如此*來就很好的解決了上述問題，首先做管道時每邊平均有了8毫米，*大單邊有了16毫米余地，有了足夠的余地來補償施工中的誤差。再者單邊8毫米的間隙，可以使垃圾掉到下面去，不會積余在預留洞和管道的空隙內。補洞時，由于預留洞內壁的錐度和臺階的阻擋，粘稠的水泥會粘著在側壁和管壁，下口的單邊余量8毫米并不會導致水泥漏至下方的。
解決以上問題后，模具的安裝使用的定位、拆除、耐用性以及管道施工的問題已經全部解決。


*安裝的具體方法：

安裝模具*好在模板已鋪好，鋼筋工在扎梁時，平板鋼筋未鋪時進行。

1.人員兩名。

2.工具：卷尺*把、粉筆若干（如模板干燥也可用記號筆，如果模板以刷油或者被雨淋濕，可用粉筆濕水后畫，可以畫在任何表面。）、干壁釘若干、安裝十字批頭的充電鉆（數量不多可用螺絲刀）、封箱帶若干、根據圖紙要求選定合適模具若干。

3.到現場后，*人根據圖紙畫十字線并在十字線旁邊寫好規格。另*人另*人根據十字線位置和寫好規格放好相應的模具。畫好線的人畫好后拿充電鉆（螺絲刀）和干壁釘開始安裝模具，把模具的定位孔對準十字線放下即可，如遇光線昏暗等特殊情況導致看不清十字線的，可用批頭（螺絲刀）穿過定位孔，并用頭部頂在十字線上，再放下模具即可。模具定位好后通過周邊的定位孔用干壁釘固定好模具。另*個擺放模具的人放好后把安裝好的模具蓋上蓋子，并在蓋子和模具接頭的縫隙間纏上幾圈封箱帶即可。至此模具安裝完成，兩人若配合好每小時至少可以安裝100只。

二拆除的具體方法:

拆除的時間在混凝土初步凝固時，土建放線前完成*好。

1．人員兩名。

2．工具：羊角榔頭*把、鑿子*把、大力鉗改裝的夾子若干付、專用撬杠*套（自己用工地上的廢舊材料制作即可）、充電鉆（螺絲刀）*把。

3．到現場后，*人用羊角榔頭的直接撬開所有蓋子（這也是蓋子固定用封箱帶而不用螺紋固定的原因，可以很快拆除），另*人用充電鉆（螺絲刀）松開所有干壁釘（拆下的干壁釘收好下次可以再用），撬蓋子的人撬完后，用夾子夾住模具的兩邊（看情況也兩把同時夾住*邊的），把鋼絲繩掛在撬杠上可以輕松撬出。遇到內部有水泥的拆不到螺絲的也沒事，不用拆螺絲也可以撬出模具，并對模具沒有什么影響。這時，松螺絲的人松完后，回頭來檢拆出的模具，整理裝袋。*好拆除后用點木屑把角落里的（或有可能被混凝土灌到的）預留洞填*下，防止?jié)沧⒅訒r混凝土灌入。兩人配合好每小時可拆除100套以上。
