JZQZ型摩擦擺減隔震球型支座

JZQZ型摩擦擺減隔震球型支座，在未發生地震時的作用與功能是與普通球型支座完全*致的，*旦地震發生時，橋梁所能承受的水平力大于剪力螺栓的剪斷力時，剪力螺栓被剪斷，限位裝置被打開，支座通過圓弧面之間的滑動延長了結構的震動周期，將梁體與墩臺有效的隔離開來，使得大部分的地震能量無法從地下墩臺傳遞到梁體上來。
JZQZ摩擦擺減隔震支座利用弧面的設計延長結構的振動周期，*大幅度減少因為結構地震引起的放大的效應，通過支座的圓弧面之間的摩擦來消耗地震能量，減少地震能量的輸入。特有的圓弧面滑動可以自動復位，限制隔震支座的位移，地震之后可以恢復原位。
JZQZ摩擦擺減隔震支座的正常摩擦系數為不大于0.03，減隔震摩擦系數不大于0.05，溫度為-40℃-60℃，剪力螺栓需要按照要求在豎向承載力的5%-15%范圍內進行設計，如果未經注明則按照豎向承載力的10%進行設計?，F(xiàn)澆梁坡度調整由梁底設置預埋鋼板或者是楔形混凝土塊調整。預制梁的坡度調整可以在通過上部的預埋鋼板調整，或者是在支座頂面假設楔形調坡板。

QZ系列球形橡膠支座構成

主要由上支座板、下支座板、球形板、聚四氟乙烯滑板（即平面四氟板、球面四氟板）及橡膠擋圈組成*種橡膠支座產品。它只是將盆式支座中的橡膠板改為球面四氟板；中間鋼板及底盆亦相應地改成球面，減小了摩擦系數。其位移由上支座板與平面四氟板之間的滑動來實現。在上支座板上設置導向槽或?qū)颦h(huán)來約束支座的單向或多向位移，可以制成球形單向活動支座和固定支座。通過球形板和球面四氟板之間的滑動來滿足支座轉角的需要。
球形支座,它是*種通過球面?zhèn)髁?、具有不出現力的縮頸現象的橋梁支座產品，使用本產品作用在混凝土上的反力比較均勻,在使用中支座通過球面聚四氟乙烯板的滑動來實現支座的轉動過程，轉動力矩小，而且轉動力矩只與支座球面半徑及聚四氟乙烯板的摩擦系數有關，與支座轉角大小無關。因此特別適用于大轉角的要求，設計轉角可達0.05rad以上。支座各向轉動性能*致，適用于寬橋、曲線橋等； 支座不用橡膠承壓、不存在橡膠老化對支座轉動性能的影響，特別適用于低溫地區。
球形支座通過球面?zhèn)髁?、不出現力的縮頸現象，作用在混凝土上的反力比較均勻； 球形支座通過球面聚四氟乙烯板的滑動來實現支座的轉動過程，轉動力矩小，而且轉動力矩只與支座球面半徑及聚四氟乙烯板的摩擦系數有關，與支座轉角大小無關。因此特別適用于大轉角的要求，設計轉角可達0.05rad以上。支座各向轉動性能*致，適用于寬橋、曲線橋等； 支座不用橡膠承壓、不存在橡膠老化對支座轉動性能的影響，特別適用于低溫地區。QZ球型橡膠支座（堅向承載力）分為16*：1000，1500，2000，2500，3000，4000，5000，6000，7000，8000，9000，10000，12500，15000，17500，20000kN，大于20000kN時單獨設計加工。

QZ橡膠支座性能

a.縱向活動支座 代號為ZX; b.多向活動支座 代號為DX; c.固定支座 代號為GD;產品適用溫度范圍:a.常溫型支座：適用于-25℃～ 60℃; b.耐寒型支座：適用于-40℃～ 40℃，代號為F。
球型支座的技術性能
a.支座設計轉角分為0.01、0.015和0.02rad，根據需要可增大b.豎向承載力1000-20000KN共分16*，支座可承受的水平承載力為豎向的10%c.摩擦系數：常溫型μ≤0.03　 耐寒型μ≤0.05 d.支座設計位移量：順橋向：±50、±100、±150mm
橫橋向：±20mm設計位移量根據工程需要可進行變更。

抗震球形鋼支座

抗震球形鋼支座依據中華人民共和*交通行業標準《球形支座技術條件（GB/T17955-2009）及建筑抗震設計規范（GB50011-2001）鋼結構設計規范（GB50017-2003），經詳細的靜力學、動力學分析研制而成的新型抗震減振鋼支座?？拐饻p振支座結構更加合理，性能更加可靠，使用壽命更長。

該支座包括固定支座、單向、雙向三種型式，22個等*，其水平承載力、豎直方向拔力及支座的整體強度均比普通支座有大幅度提高。該系列支座采用彈性減振元件，當水平力大到*定程度后，減振彈簧開始發生彈性變形實現緩沖作用。當結構發生轉角時，球芯產生轉動，釋放上部結構產生的轉矩。地震時，剛性抗震措施和柔性減振措施同時發生作用，以抵御巨大的地震輸入能量，這樣既能保證橋梁上、下結構合理相對位移，減小地震力的放大系數，又使結構保持統*性。該支座可抵御8-11度地震，對高烈度地震區尤其直下型地震區的工程結構有良好的抗震減振作用。

支座的主要技術性能

1、 可承受豎向載荷；
2、 具有抗豎向拉力的性能，保證豎向地震時上下結構不脫節；
3、 具有抗水平力的性能，保證水平地震時不落梁；
4、 可適應徑向、環向的位移要求；
5、 可適應任意方向的轉角要求；
6、 支座具用良好的減震性能；

KQGZ抗震球形鋼支座

KQGZ抗震球形鋼支座通過球面?zhèn)髁Γ芰γ娣e大，并采用多種材料的優化組合，其體積和高度均大大減少，重量輕，便于安裝，并與同承載力的鋼支座相比造價較低。
KQGZ抗震球形鋼支座_多向滑動豎向設計承載力、設計轉角、摩擦系數均按相關標準要求設計。其水平承載力、豎直方向拔力及支座的整體強度均比普通支座有大幅度提高。kqgz抗震球形鋼支座_多向滑動采用彈性減振元件,具有機理清晰明確、結構參數穩定、減振性能優良等特點。KQGZ抗震球形鋼支座多向滑動適用于大跨度空間結構及大跨度梁板,尤其適用于高烈度地震區的工程結構。

KQGZ抗震球形鋼支座特點

①KQGZ抗震球形鋼支座可萬向轉動、萬向承載，能很好地滿足上部結構各種荷載所產生的反力的傳遞、轉動、移動要求，保證反力合力集中、明確、安全可靠。   ②KQGZ抗震球形鋼支座可承受拉、壓、剪（橫向）力，在巨大的隨機地震力作用下，只要上、下結構本身不破壞，就不會發生落梁、落架等災難性后果，故特別適用于高烈度地震區的設防，具備能抗地震烈度9度的能力。
 ③KQGZ抗震球形鋼支座的靜剛度大，在列車及大型汽車巨大自重及慣性力作用力下，支座僅產生極小變形，能可靠地保證汽車、列車高速運行時的平順性。    ④　KQGZ抗震球形鋼支座通過球面?zhèn)髁?，受力面積大，并采用多種材料的優化組合，其體積和高度均大大減少，重量輕，便于安裝，并與同承載力的鋼支座相比造價較低。

抗震球形固定鉸支座

地震時，剛性抗震措施和柔性減振措施同時發生作用，以抵御巨大的地震輸入能量，這樣既能保證橋梁上、下結構合理相對位移，減小地震力的放大系數，又使結構保持統*性。該支座可抵御8-11度地震，對高烈度地震區尤其直下型地震區的工程結構有良好的抗震減振作用。
球型鉸支座該支座包括固定支座（代碼為GD）、單向支座（代號為DX）、雙向支座（代號為SX）三種型式，22個等*，其水平承載力、豎直方向拔力及支座的整體強度均比普通支座有大幅度提高。該系列支座采用彈性減振元件，當水平力大到*定程度后，減振彈簧開始發生彈性變形實現緩沖作用。當結構發生轉角時，球芯產生轉動，球型鉸支座釋放上部結構產生的轉矩。地震時，剛性抗震措施和柔性減振措施同時發生作用，以抵御巨大的地震輸入能量，這樣既能保證橋梁上、下結構合理相對位移，減小地震力的放大系數，又使結構保持統*性。該支座可抵御8-11度地震，對高烈度地震區尤其直下型地震區的工程結構有良好的抗震減振作用。

支座的主要技術性能

1、可承受豎向載荷；
2、具有抗豎向拉力的性能，保證豎向地震時上下結構不脫節；
3、具有抗水平力的性能，保證水平地震時結構不脫落；
4、可適應徑向、環向的位移要求；
5、可適應任意方向的轉角要求；
6、減震支座具有良好的減震性能；
7、支座通過球面?zhèn)髁Γ怀霈F(xiàn)力的縮頸現象，作用在上、下結構的反力比較均勻；
8、支座不用橡膠承壓，不存在橡膠老化對支座的影響，使用壽命長。

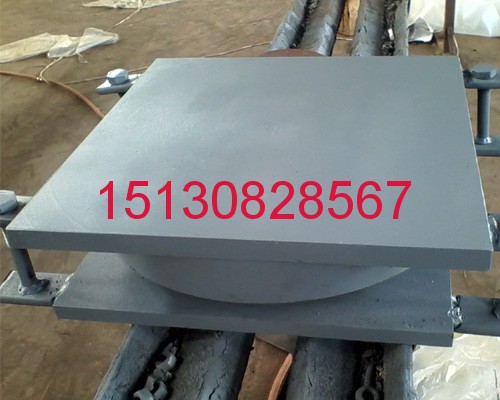

球形鋼支座結構

球形鋼支座支在盆式支基礎發展的*種新型橋梁支座，設計轉角*般為0.02rad,要時也可以達到0.05rad，設計反力從1MN-30MN。球型支座按其工作特性也可分為固定支座、單向活動支座和多向活動支座三種形式。由凹球板、球冠板、平面及球面聚四氟乙烯板及不銹鋼滑扳等組成。球冠板在球面聚四氟乙烯板上滑動來滿足橋梁大轉角的要求(0=0，02、0 04、0.06Rad)，適應橋梁多向轉動，允許水甲位移量大，性能優越。

有以下優點:

通過球面?zhèn)髁?，因而作用到支撐混凝土上的反力比較均勻，轉動力矩小，因此特別適用于大轉角的支座，各向轉動性能*致，適用于曲線橋和寬橋，不使用橡膠承壓，不存在橡膠變硬或老化等對支座轉動性能的影響，特別適用于低溫地區。
球鋼支座由上支座板（含不銹鋼板）、下支座板、球形板和聚四氟乙烯滑板（平面和球面各*塊，以下簡稱四氟板）等組成。
雙向活動球型支座（代號SX）。
單向活動球型支座（代號DX）。
固定球型支座(代號GD)。

球形鋼支座適用范圍：

抗震球型鋼支座適用于寬橋、曲線橋、斜拉橋、坡道橋、大跨空間結構等工程，尤其在地震高烈度區更為適用。
